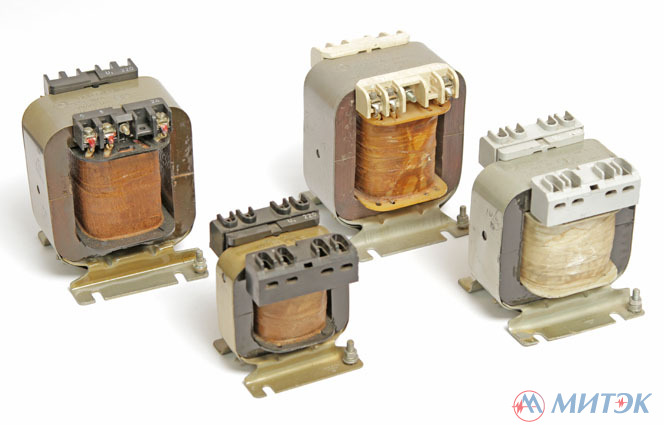

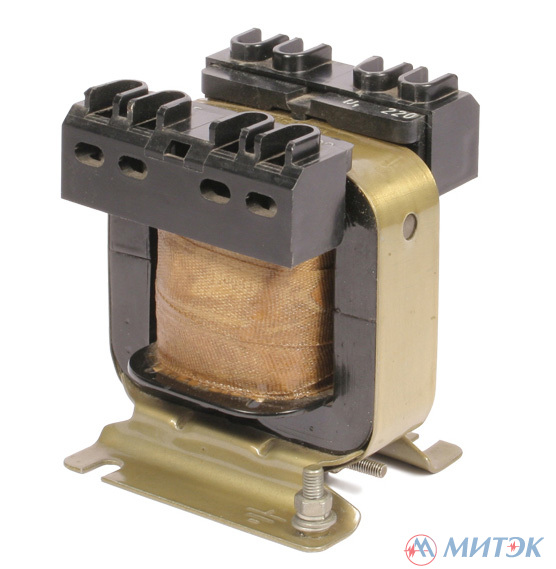

Трансформаторы ОСМ1 0,063 - 4,0 кВА

Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063 - 4,0 кВА, напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В, предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы ОСМ1 соответствуют требованиям ГОСТ 19294-84.

Виды климатического исполнения – У3, УХЛ3 и Т3 по ГОСТ 15150-69.

Трансформаторы ОСМ1 устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000 м.

Исполнение трансформаторов ОСМ1 по условиям установки на месте работы – встраиваемые.

Трансформаторы ОСМ1 мощностью 1,6; 2,5 и 4,0 кВА устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА включительно – как на горизонтальной, так и на вертикальной плоскостях.

Класс нагревостойкости изоляции для трансформаторов мощностью 0,063 – 2,5 кВА климатических исполнений У и УХЛ – Е, для трансформаторов климатического исполнения Т и трансформаторов мощностью 4,0 кВА исполнения У–В по ГОСТ 8865-93.

Трансформаторы ОСМ1 одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями.

Перегрузочная способность трансформаторов ОСМ1 мощностью 0,063 - 4 кВА.
