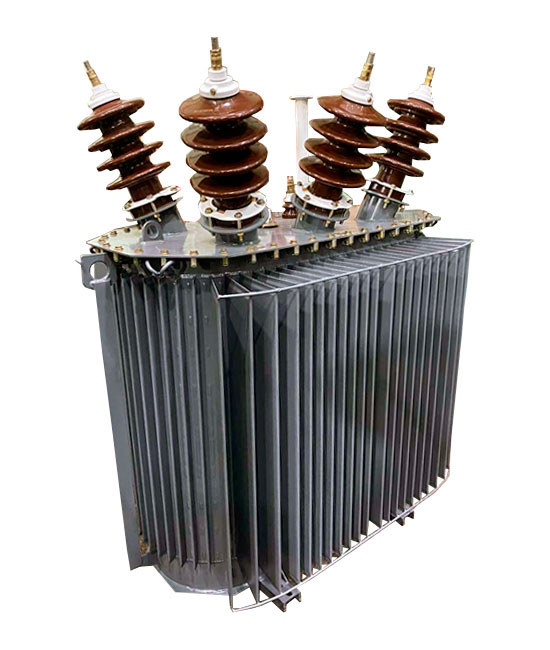

Нейтралеобразующие трансформаторы ТМГ33-N

Трансформаторы ТМГ33-N со схемой соединения обмоток Zn мощностью 10 – 3250 кВА, напряжением 6 - 35 кВ

ТУ РБ 100211261.015-2001

Нейтралеобразующие трансформаторы (трансформаторы заземления нейтрали или силовые фильтры нулевой последовательности) ТМГ33-N со схемой соединения обмоток Zn применяются при проектировании новых и реконструкции действующих подстанций, питающих сети 6-35 кВ, для подключения к сети дугогасящих реакторов, высокоомных и низкоомных резисторов.

Преимущества нейтралеобразующих трансформаторов ТМГ33-N со схемой соединения обмоток Zn перед старым решением – трансформаторами со схемой Ун/Д:

• У трансформаторов ТМГ33-N со схемой Zn сопротивление нулевой последовательности для той же мощности в 2-3 раза меньше, что позволяет выбрать трансформатор со схемой Zn меньшей номинальной мощности в некоторых случаях.
• Потери холостого хода трансформаторов ТМГ33-N со схемой Zn меньше примерно в 1.4 - 1.8 раз (для разных исполнений), чем у трансформаторов со схемой соединения Ун/Д той же мощности.
• Габаритные размеры и масса у трансформаторов ТМГ33-N со схемой Zn меньше, по сравнению с трансформаторами со схемой соединения Ун/Д той же мощности, что делает трансформатор более выгодным.
