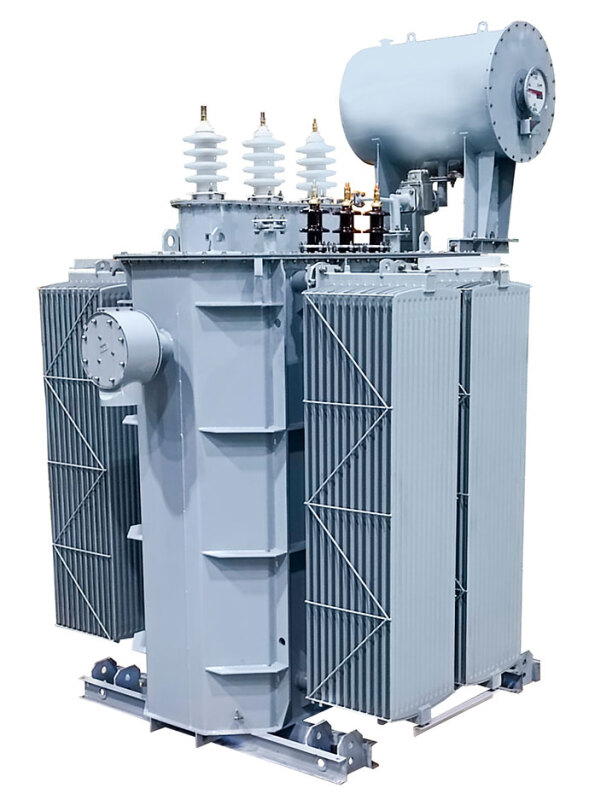

Трансформатор ТМ 6300
Силовой масляный трансформатор ТМ 6300 кВА/35/10,5 кВ - У1 У/Д-11
ТУ РБ 100211261.015-2001
Силовой трёхфазный двухобмоточный трансформатор ТМ–6300/35–У1, масляный с естественной циркуляцией масла, с переключением ответвлений обмоток без возбуждения (ПБВ), общего назначения, мощностью 6300 кВА, напряжением 35/10,5 кВ, со схемой и группой соединения обмоток У/Д–11, предназначен для передачи и распределения электроэнергии переменного тока частотой 50 Гц в сетях энергосистем и потребителей в условиях наружной или внутренней установки умеренного климата. Высота установки над уровнем моря не более 1000 м.
Регулирование напряжения в масляном трансформаторе ТМ 6300 кВА/35/10,5 кВ осуществляется в обмотке ВН в пределах ±2x2,5% номинального напряжения переключающим устройством ПБВ собственного производства. Переключатель предназначен для регулирования напряжения путем соединения соответствующих ответвлений обмоток ВН. Переключение положений переключателя производится в ручном режиме на отключенном трансформаторе.
Технические характеристики силового масляного трансформатора ТМ–6300/35–У1, 35/10,5 кВ, У/Д–11
- Номинальная мощность - 6300 кВА,
- Номинальная частота - 50 Гц,
- Номинальное напряжение стороны ВН - 35 кВ,
- Номинальное напряжение стороны НН - 10,5 кВ,
- Схема и группа соединения обмоток - У/Д-11,
- Климатическое исполнение и категория размещения - У1
| Способ, диапазон и ступени регулирования напряжения на стороне ВН |
ПБВ ±2х2,5% |
| Потери холостого хода (+15%) | 6 000 Вт |
| Потери короткого замыкания при 75 0С (+10%) | 45 500 Вт |
| Напряжение короткого замыкания при 75 0С (±10%) | 7,5% |
| Степень защиты вводов | IP00 |
| Материал обмоток | алюминий |
| Расстояние между средними линиями гладких катков: - в продольном направлении - в поперечном направлении |
1 594 мм 1 594 мм |
| Вид системы охлаждения | М |
| Номинальные первичные и вторичные токи встроенных трансформаторов тока на вводах ВН 35 кВ (по 2 шт. на фазу) |
300-200-150-100/5А |
| Габаритные размеры (max): - длина - ширина - высота |
3 150 мм 2 700 мм 3 830 мм |
| Масса масла | 4 000 кг |
| Масса трансформатора транспортная | 10 800 кг |
| Масса трансформатора полная | 13 600 кг |
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует минимальные сроки поставки с собственных складов трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
или получить подробную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.
Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
 |
