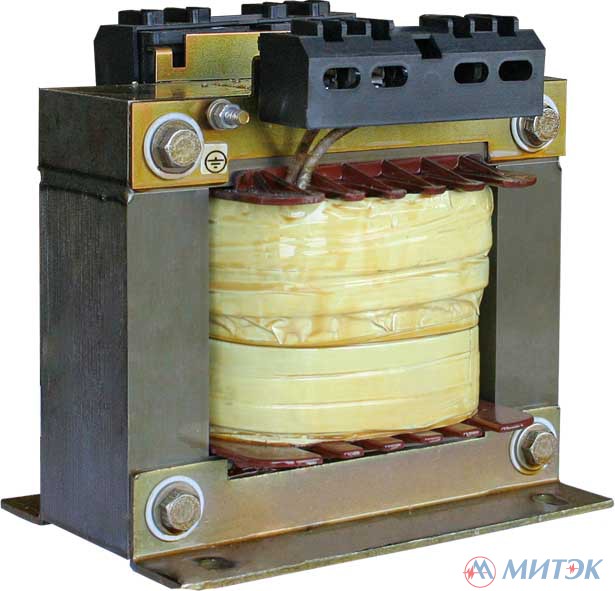

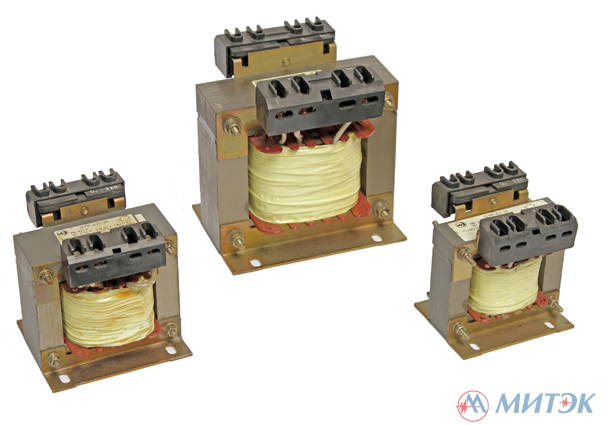

Трансформаторы ОСМР, ОСМО, ОСМУ 0,063 - 10 кВА

Трансформаторы:

• серии ОСМР (однофазные, сухие, многоцелевого назначения, разделительные) мощностью 0,063 - 10 кВА,
• серии ОСМО (однофазные, сухие, многоцелевые, отделяющие общего назначения) мощностью 0,063 - 1,0 кВА,
• серии ОСМУ (однофазные, сухие, многоцелевые для питания цепей управления) мощностью 0,4 - 1,0 кВА,

номинальным напряжением не выше 1000 В переменного тока промышленной частоты предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы соответствуют требованиям СТБ МЭК 61558-1, ГОСТ 17412-72 для климатического исполнения УХЛ и ГОСТ 15963-79 для климатического исполнения Т.

Трансформаторы ОСМО соответствуют МЭК 61558-2-1.
Трансформаторы ОСМУ соответствуют МЭК 61558-2-2 и СТБ МЭК 61558-2-6.
Трансформаторы ОСМР соответствуют МЭК 61558-2-4 и СТБ МЭК 61558-2-6.

Виды климатического исполнения - У3, УХЛ3 и Т3 по ГОСТ 15150-69.

Трансформаторы ОСМР, ОСМО, ОСМУ рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000 м (но не выше 3000 м), при этом на каждые последующие 500 м мощность нагрузки должна снижаться на 2,5 %.

Исполнение трансформаторов ОСМР, ОСМО, ОСМУ в зависимости от возможного перемещения -стационарное.

Исполнение трансформаторов по условиям установки на месте работы - встраиваемые:

• трансформаторы мощностью до 0,4 кВА включительно устанавливаются на горизонтальной и вертикальной плоскостях (для группы механического исполнения М9);
• трансформаторы мощностью свыше 0,4 кВА до 2,5 кВА включительно устанавливаются на горизонтальной плоскости (для группы механического исполнения М9);
• трансформаторы мощностью 0,63 и 1.0 кВА устанавливаются на вертикальной плоскости (для группы механического исполнения М8);
• трансформаторы мощностью 4,0; 6,3 и 10 кВА устанавливаются на горизонтальной плоскости (для группы механического исполнения М1).

Перегрузочная способность трансформаторов ОСМР мощностью 4 - 10 кВА.
