МТПО (СТПО) 4 и 10 кВА мачтовая однофазная

Мачтовая трансформаторная подстанция однофазная МТПО (СТПО) мощностью 4 и 10 кВА, напряжением 6 (10) кВ

ТУ РБ 100211261.024-2003

Мачтовая трансформаторная подстанция однофазная (МТПО) имеет альтернативное наименование -  столбовая трансформаторная подстанция однофазная (СТПО).

Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 10 кВА: "СТПО-10/10/0,23-99-1 У1, ТУ РБ 100211261.024-2003".

Особенности МТПО (СТПО):

• Мачтовая трансформаторная подстанция однофазная МТПО (СТПО) служит для приема электрической энергии однофазного переменного тока;

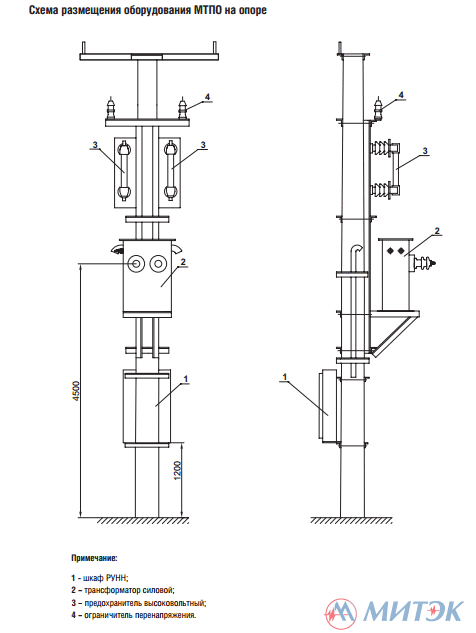

• Размещение шкафа РУНН и высоковольтного оборудования (предохранителей, разрядников и силового трансформатора) производится в соответствии с действующими типовыми проектами;
• Комплектно с МТПО (СТПО) поставляются металлоконструкции для установки шкафа РУНН, силового трансформатора ОМП, высоковольтных ограничителей перенапряжения и высоковольтных предохранителей.

Срок службы трансформаторных подстанций МТПО (СТПО) составляет 30 лет.

Номенклатура МТПО (СТПО)

МТПО-4 кВА/10(6)/0,23 кВ с 1 фидером (c ОПН)
МТПО-4/10(6)/0,23 с 2 фидерами (с ОПН)
МТПО-4/10(6)/0,23 с 1 фидером (без ОПН)
МТПО-4/10(6)/0,23 с 2 фидерами (без ОПН)

МТПО-10 кВА/10(6)/0,23 кВ с 1 фидером (c ОПН)
МТПО-10/10(6)/0,23 с 2 фидерами (с ОПН)
МТПО-10/10(6)/0,23 с 1 фидером (без ОПН)
МТПО-10/10(6)/0,23 с 2 фидерами (без ОПН)
