КТПЖ мощностью 25 - 400 кВА, напряжением 27,5 кВ

Комплектные трансформаторные подстанции железнодорожные КТПЖ мощностью 25 - 400 кВА напряжением 27,5 кВ

ТУ РБ 05544590.043-99

Комплектные трансформаторные подстанции (КТПЖ) представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии переменного тока напряжением 27,5 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения ею электроприемников железнодорожных объектов в районах с умеренным климатом (от минус 45°С до +40°С).

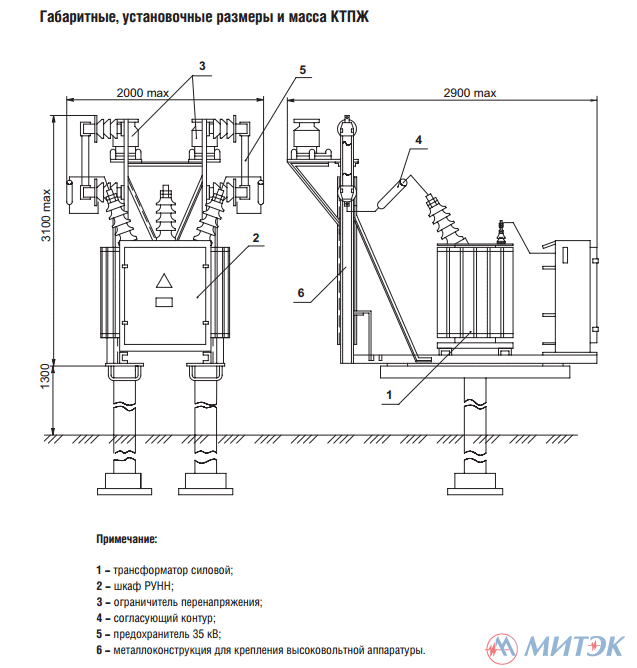

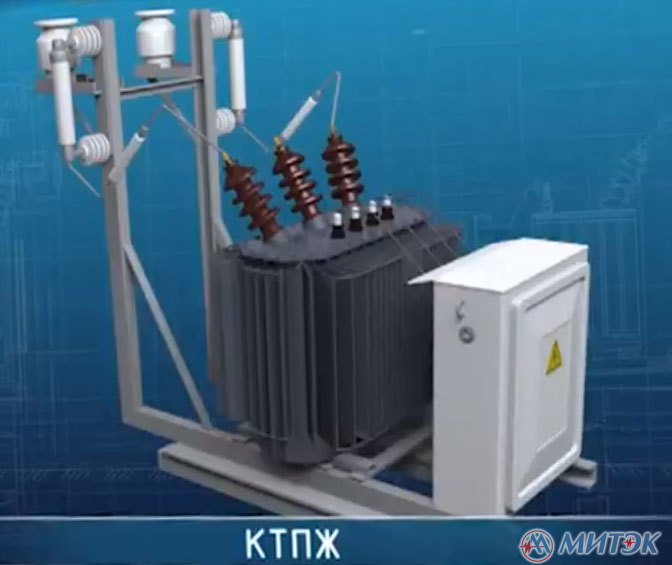

КТПЖ выполняются с установкой на постаменте - Т-образных железобетонных стойках, выпускаются мощностью 25 - 400 кВА и предназначены для электроснабжения разъездов, остановочных пунктов, переездов, линейно-путевых зданий, т.е. потребителей с большим потреблением электроэнергии. Установка на стойках (постаменте) позволяет отказаться от сооружения специальных площадок и бетонных фундаментов.

Высоковольтный ввод в подстанцию - воздушный; выводы отходящих линий - кабельные.

Особенности КТПЖ

• Подстанции КТПЖ мощностью 100 - 400 кВА обеспечивают учет активной и реактивной электрической энергии;
• Подстанции КТПЖ мощностью 25 кВА обеспечивают учет только активной электроэнергии;
• На отходящих линиях установлены стационарные автоматы;
• КТПЖ представляют собой трехфазные подстанции напряжением 27,5/0,4 кВ, питаемые по системе ДПР (два провода - рельс).

Трансформаторные подстанции КТПЖ комплектуются современными герметичными трансформаторами ТМГ(Ж) 25 кВА /27,5/0,4 кВ и ТМГ11, производства Минского электротехнического завода имени В. И. Козлова.

КТПЖ подключается к ЛЭП посредством разъединителя (поставляется комплектно с подстанцией) и устанавливается на ближайшей опоре.

Подстанции КТПЖ имеют ряд преимуществ по сравнению с аналогичными подстанциями других заводов-изготовителей:

• КТПЖ имеют полный комплект электрических и механических блокировок, обеспечивающих безопасную работу обслуживающего персонала;
• Установка на отходящих линиях автоматических выключателей вместо рубильников с предохранителями;
• КТПЖ обеспечивают учет активной электрической энергии. По требованию заказчика возможна установка счетчика реактивной энергии, а также счетчика любой модификации (совмещенного, электронного и т.д.).
• Наличие защит от атмосферных перенапряжений, перегрузок и коротких замыканий всего установленного оборудования;
• Безопасность для окружающей среды и эстетичный вид;
• Конструкция, способствующая быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при изменении места установки.

Номенклатура подстанций КТПЖ
