Мачтовые МТПЖ (СТПЖ -столбовые)

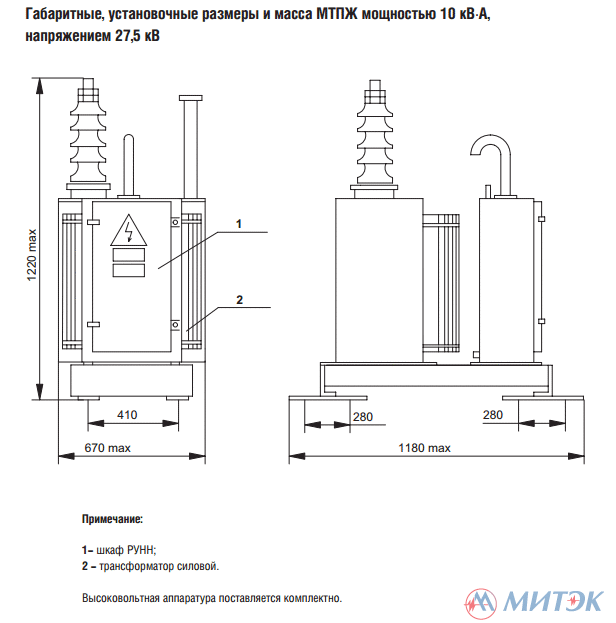

Подстанция МТПЖ (СТПЖ) мощностью 10 кВА, напряжением 27,5 кВ мачтовая (столбовая)
ТУ РБ 05544590.043-99
МТПЖ 10 кВА/27,5/0,23 кВ представляет собой однофазную однотрансформаторную подстанцию наружного исполнения, питаемую по схеме провод - рельс. Служит для приема электрической энергии напряжением 27,5 кВ, преобразования ее в электроэнергию напряжением 0,23 кВ, распределения, защиты и снабжения ею однофазных электроприемников железнодорожных объектов в районах с умеренным климатом (от минус 45°С до +40°С).
Особенности МТПЖ (СТПЖ) – 10 кВА/27,5/0,23 кВ:
- Представляют собой однофазную подстанцию.

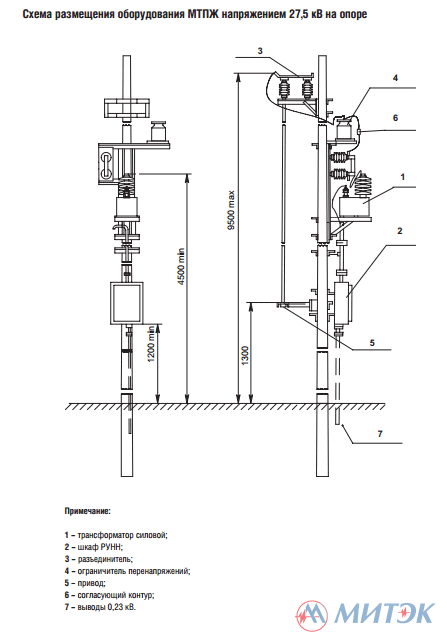

- Конструкция МТПЖ (СТПЖ) – 10 кВА/27,5/0,23 кВ предусматривает ее установку на железобетонных стойках в соответствии с действующим типовым проектом.
Мачтовые трансформаторные подстанции МТПЖ 10/27,5/0,23 комплектуются масляными герметичными однофазными трансформаторами ОМГ производства Минского ЭТЗ им. В. И. Козлова.
Подстанции МТПЖ (СТПЖ) мощностью 1,25; 2,5; 4; 10 кВА напряжением 6 (10) или 27,5 кВ мачтовая (столбовая)
ТУ РБ 05544590.043-99
МТПЖ (СТПЖ) мощностью 1,25; 2,5; 4; 10 кВА, напряжением 6 (10) или 27,5 кВ служат для приёма электрической энергии напряжением 6, 10 или 27,5 кВ, преобразования в электроэнергию напряжением 0,23 кВ и снабжения ею однофазных устройств сигнализации, центролизации, автоблокировки, освещения и других маломощных железнодорожных объектов в районах с умеренным климатом.
Комплектно с МТПЖ (СТПЖ) поставляется металлоконструкция для крепления оборудования на опоре
Особенности МТПЖ (СТПЖ) 1,25 - 10 кВА / 6 -10 (27,5)/0,23 кВ:
- Представляют собой однофазные подстанции;

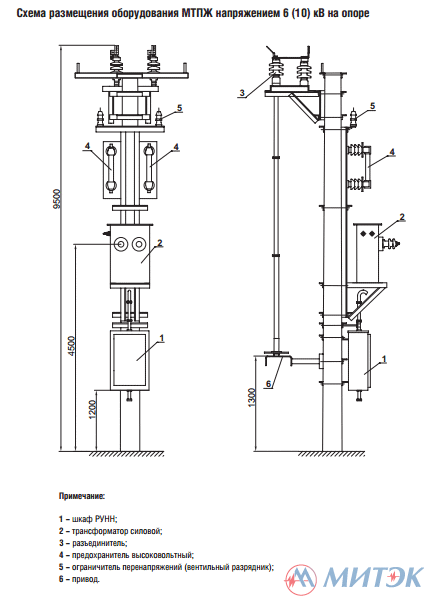

- Расположение оборудования:
1 вариант - вся аппаратура на одной опоре ВЛ;
2 вариант - вся аппаратура (кроме разъединителя) на одной опоре, разъединитель - на ближайшей опоре ВЛ (отдельно). - Подстанция МТПЖ (СТПЖ) поставляется с одной или двумя отходящими линиями (по заказу).
Мачтовые трансформаторные подстанции МТПЖ 1,25 - 10 кВА / 6 -10 (27,5)/0,23 кВ комплектуются масляными однофазными трансформаторами ОМ, ОМП производства Минского ЭТЗ им. В. И. Козлова.
Номенклатура подстанций МТПЖ
МТПЖ-2,5/27,5 (с ОПН) МТПЖ-4/27,5 (с ОПН) МТПЖ-10/27,5 (с ОПН) МТПЖ-2,5/27,5 (без ОПН) МТПЖ-4/27,5 (без ОПН) МТПЖ-10/27,5 (без ОПН) |
МТПЖ-1,25/10(6) с 1 фидером (с ОПН) МТПЖ-1,25/10(6) с 2 фидерами (с ОПН) МТПЖ-2,5/10(6) с 2 фидерами (с ОПН) МТПЖ-4/10(6) с 2 фидерами (с ОПН) МТПЖ-10/10(6) с 2 фидерами (с ОПН) МТПЖ-1,25/10(6) с 1 фидером (без ОПН) МТПЖ-1,25/10(6) с 2 фидерами (без ОПН) МТПЖ-2,5/10(6) с 2 фидерами (без ОПН) МТПЖ-4/10(6) с 2 фидерами (без ОПН) МТПЖ-10/10(6) с 2 фидерами (без ОПН) |
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует кратчайшие сроки поставки трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
или получить подробную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.
Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
