КТППН 100; 250; 400; 1000 кВА на 6(10) кВ

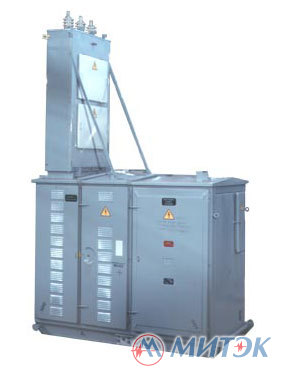

Подстанции трансформаторные комплектные серии КТППН 100; 250; 400; 1000 кВА / 6(10) кВ

ТУ 16-530.292-83

Подстанции трансформаторные комплектные серии КТППН представляют собой однотрансформаторные подстанции наружной установки. Служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6(10) кВ, её транзита, преобразования и питания ею, управления и защиты электродвигателей погружных насосов добычи нефти из одиночных скважин мощностью от 16 до 250 кВт включительно. При необходимости КТППН может использоваться для питания электродвигателей станков-качалок с током нагрузки до 60 А.

КТП ПН - 82 - представляют собой ТП с блоком управления БУ-01(БРГ).
КТП ПН - 05 - представляют собой модернизированную КТППН - 82 с контроллером.

В КТППН имеются блокировки, обеспечивающие безопасную работу обслуживающего персонала. КТППН устанавливается на фундаменте. Комплектно с КТППН поставляется разъединитель наружной установки.

Особенности КТППН:

• Высоковольтный ввод в подстанцию - воздушный;
• Выводы отходящих линий НН и СН - кабельные.
• Силовой трансформатор предназначен для работы в двух режимах:
  - в режиме питания электродвигателя погружных насосов;
  - в режиме питания ремонтного фидера или станка-качалки.

При работе в режиме питания электродвигателя питание ремонтного фидера или станка-качалки невозможно и наоборот.

• В шкафу СН установлены штепсельные разъемы для присоединения следующих токоприемников:
  - на трехфазное напряжение 380 В с током нагрузки до 60 А для питания ремонтного фидера;
  - на однофазное напряжение 220 В с током нагрузки до 25 А;
  - на однофазное напряжение 36 В с током нагрузки до 6 А.
• Предусмотрено место для установки приборов учета электроэнергии.
