Трансформаторы ТМПН, ТМПНГ, ТМПНГ12 с первичным напряжением 0,38 кВ

Трансформаторы: ТМПН-63, ТМПН-100, ТМПНГ-100; ТМПНГ-102, ТМПН-125, ТМПН-160, ТМПНГ-160, ТМПНГ-165, ТМПН-250, ТМПНГ-250, ТМПНГ-253, ТМПНГ-300, ТМПНГ-404, ТМПНГ-426, ТМПНГ-426, ТМПНГ12-426, ТМПНГ-520, ТМПНГ-630, ТМПНГ-665, ТМПНГ-700, ТМПНГ-900, ТМПНГ-1000, ТМПНГ-1023, ТМПН-1200

ТУ РБ 05544590.030-98

Трехфазные масляные трансформаторы ТМПН, ТМПНГ, ТМПНГ12 с первичным напряжением 0,38 кВ предназначены преобразования электроэнергии в составе электроустановок питания погружных электронасосов добычи нефти в условиях умеренного (от плюс 40°С до минус 45°С) или холодного (от плюс 40°С до минус 60°С) климата.

Трансформаторы в исполнении АУХЛ1 допускают работу в составе частотно-регулируемого привода. При этом между частотным преобразователем и трансформатором должны быть установлены фильтры гармоник. При работе на частоте ниже номинальной должен соблюдаться закон U/f=const, при частоте выше номинальной должен соблюдаться закон U=const. Дополнительные технические характеристики и условия эксплуатации данных трансформаторов предоставляются по требованию потребителя.

Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется на полностью отключенном трансформаторе (ПБВ).

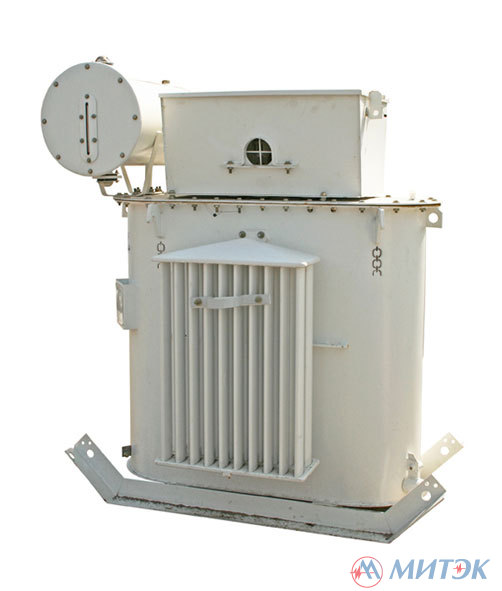

Трансформаторы ТМПН - с маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.

Трансформаторы ТМПНГ, ТМПНГ12 - герметичного исполнения с гофрированными или жесткими (гладкими) баками без маслорасширителей. Температурные изменения объема масла в трансформаторах с гофрированными баками компенсируются изменением объема гофров стенок бака за счет их пластичной деформации.

Температурные изменения объема масла в трансформаторах с гладкими баками компенсируются воздушной "подушкой".

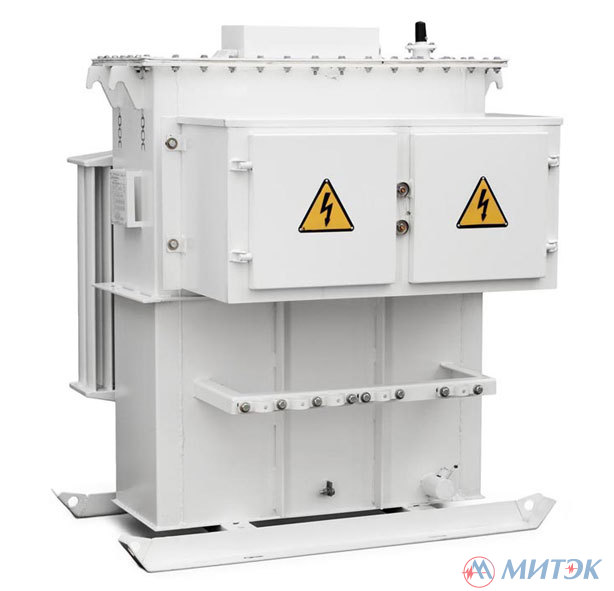

Вводы НН и ВН трансформаторов ТМПНГ, ТМПНГ12 в жестких (гладких) баках расположены на боковой стенке бака, трансформаторов ТМПНГ (в гофробаках) и ТМПН - на крышке бака.

Вводы НН и ВН защищены кожухом. Степень защиты - IP 13.

Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения, обеспечивает надежное подключение кабелей без необходимости напаивания наконечников.

Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки жидкостного термометра.

Для удобства перемещения в условиях эксплуатации трансформаторы ТМПН, ТМПНГ, ТМПНГ12 мощностью до 426 кВА снабжены салазками.

В трансформаторах ТМПН, ТМПНГ с жесткими (гладкими) баками предусматривается защита сливной пробки от несанкционированного слива масла.
