Трансформаторы ТМПН, ТМПНГ с первичным напряжением 6; 10 кВ
- Технические характеристики ТМПН, ТМПНГ 6; 10 кВ (2904 KB)
- Технические характеристики ТМПНГ-1200 (3125 KB)

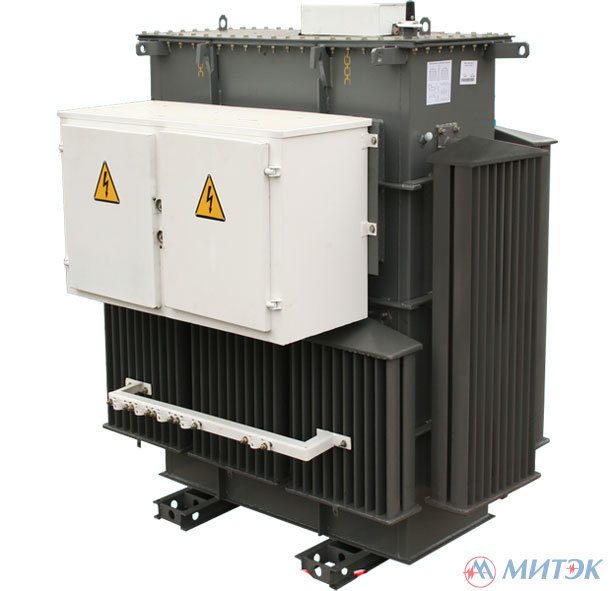

Трансформаторы ТМПН, ТМПНГ: ТМПН-100, ТМПН-250, ТМПНГ-403, ТМПНГ-1000, ТМПНГ-1200
ТУ 16-717.140-83
Трехфазные масляные трансформаторы ТМПН, ТМПНГ с первичным напряжением 6; 10 кВ предназначены для преобразования электроэнергии в составе комплектных трансформаторных подстанций, питающих погружные электронасосы добычи нефти.
Трансформаторы ТМПН, ТМПНГ могут эксплуатироваться в условиях умеренного (от плюс 40°С до минус 45°С) или холодного (от плюс 40°С до минус 60°С) климата.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы ТМПН, ТМПНГне предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более
Номинальная частота 50 Гц. Схема и группа соединения обмоток - У/Ун-11.
Регулирование напряжения осуществляется на полностью отключенном трансформаторе (ПБВ).
Трансформаторы ТМПН, ТМПНГ рассчитаны на работу в двух режимах:
- питание погружных электродвигателей;
- питание ремонтного фидера (напряжением 0,4 кВ у ТМПН и 0,384 кВ у ТМПНГ- 1000/6-УХЛ1).
У трансформаторов ТМПН вводы ВН расположены на стенке бака, вводы НН - на крышке бака.

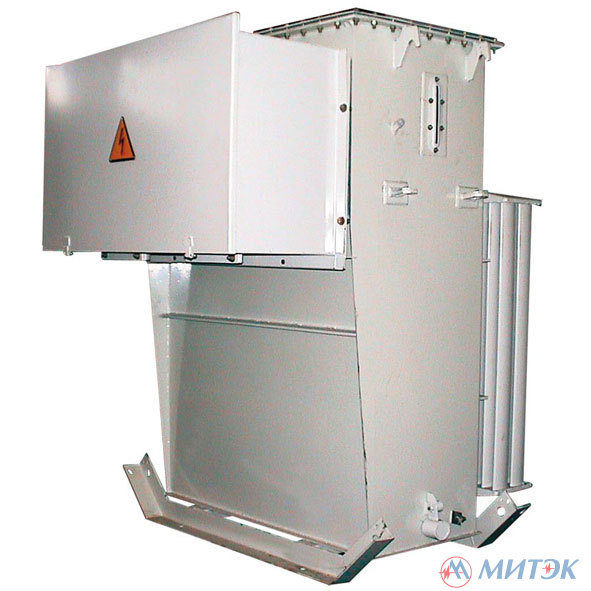

В трансформаторе ТМПНГ-400/6-УХЛ1 вводы ВН и НН расположены на боковой стенке бака.

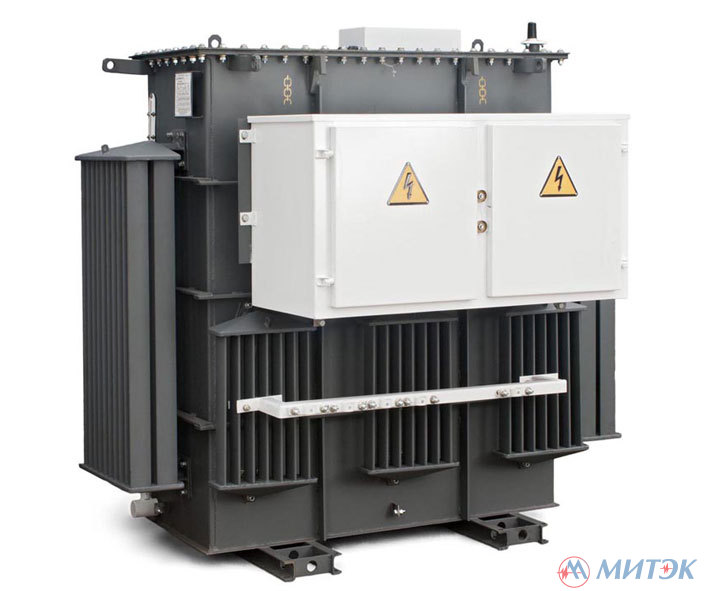

В трансформаторе ТМПНГ-1000/6-УХЛ1 выводы ВН и НН расположены на крышке бака.
Трансформаторы ТМПН - с маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.
Трансформатор ТМПНГ-403/6-УХЛ1 - герметичного исполнения, без маслорасширителя в жестком баке. Температурные изменения объема масла компенсируются "воздушной подушкой".
Трансформатор ТМПНГ-1000/6-УХЛ1 - герметичного исполнения, без маслорасширителя в гофробаке. Температурные изменения объема масла компенсируются изменением объема гофров за счет пластичной их деформации.
Для удобства перемещения трансформаторы комплектуются транспортными роликами.
Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки термометра.
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует минимальные сроки поставки с собственных складов трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
или получить подробную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.
Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
 |
