КРУ/БЕЛ в металлической оболочке наружной установки (Ратон)

Комплектные распределительные устройства наружной установки серии КРУ/БЕЛ

ТУ РБ 400052263.002-2002

Комплектные распределительные устройства КРУ/БЕЛ предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6; 10 кВ для сетей с изолированной или компенсированной нейтралью.

КРУ/БЕЛ применяются для комплектования распределительных устройств электрических подстанций, для сетей промышленности и сельского хозяйства, электростанций и систем электрофикации железнодорожного транспорта.

Срок службы КРУ/БЕЛ - 25 лет.

Конструкция ячеек КРУ/БЕЛ

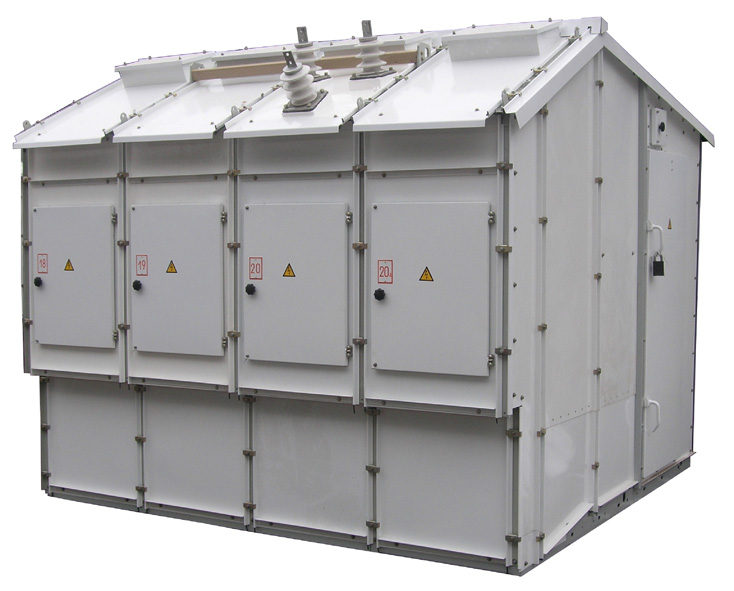

КРУ наружной установки конструктивно представляет из себя блок ячеек (1-6) – модуль с общей металлоконструкцией и наружными панелями из оцинкованной стали.

Конструкция модуля предусматривает размещение ячеек различного назначения с выкатными элементами и шкафами управления, смонтированными на общей жесткой раме коридора управления. На стенке коридора напротив ячеек предусмотрена установка дополнительных шкафов.

Конструктивно в ячейках выделены отсеки:

• отсек выкатного элемента;
• отсек сборных шин;
• отсек ввода;
• отсек релейной защиты и управления.

Разделение ячеек на отсеки повышает их локализационную способность.

Устройства комплектные распределительные КРУ/БЕЛ изготавливают по индивидуальным заказам, в которых оговариваются количество и взаимное расположение шкафов, схемы главных и вспомогательных цепей каждого шкафа и другие технические характеристики.

Основным документом, согласно которому оформляют заказ на комплектные распределительные устройства, является опросный лист, выполненный по форме изготовителя и согласованный с заказчиком.
