РТН - КРУ кассетного типа внутренней установки (Ратон)

Устройства комплектные распределительные КРУ внутренней установки серии РТН

ТУ BY 400052263.035-2009

Применение шкафов РТН

Устройства комплектные распределительные КРУ кассетного типа внутренней установки серии РТН со средним расположением выдвижного элемента предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6 - 10 кВ и номинальным током 630 - 3150 А для сетей с изолированной или компенсированной нейтралью для комплектования закрытых распределительных устройств электрических подстанций.

Шкафы КРУ серии РТН используются для нужд народного хозяйства и могут устанавливаться в передвижных распределительных устройствах контейнерного типа, а также в модульных зданиях.

Срок службы КРУ серии РТН - 25 лет.

Конструкция РТН

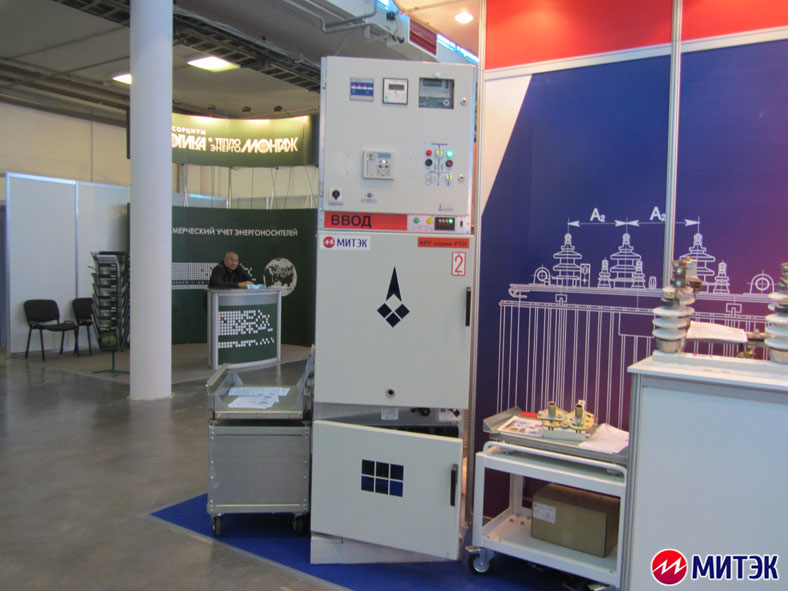

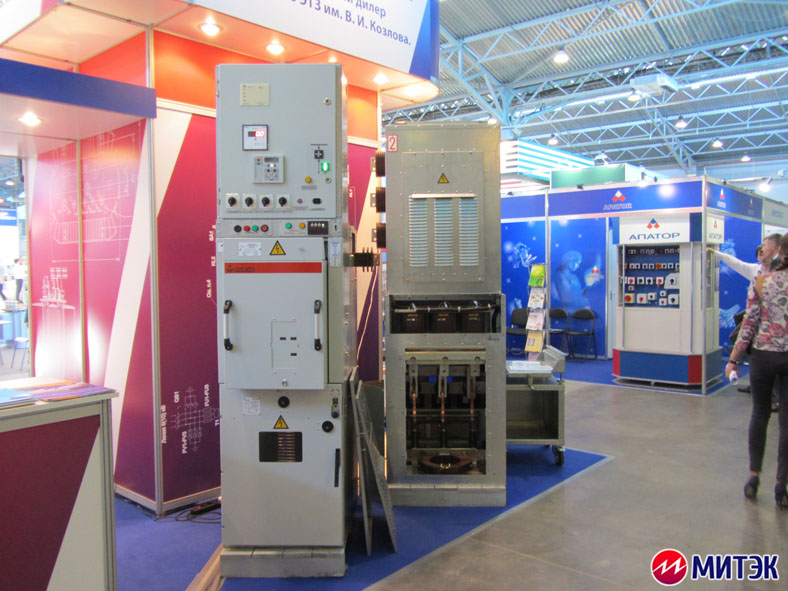

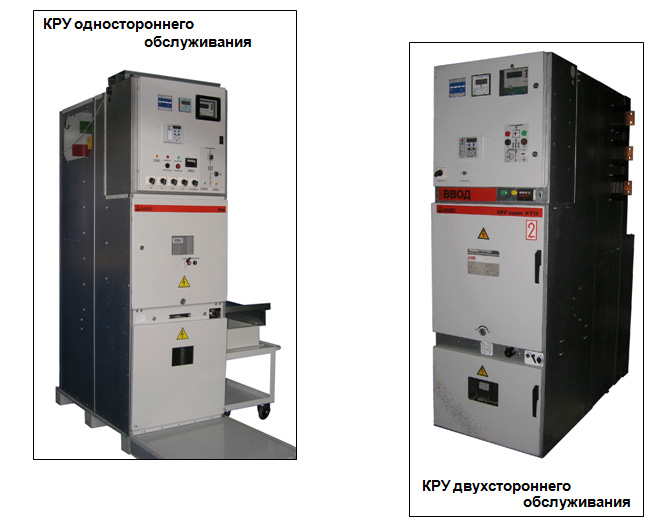

КРУ серии РТН, состоит из отдельных шкафов с коммутационными аппаратами и другой высоковольтной комплектующей аппаратурой, с приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами. КРУ поставляется по одному шкафу, а также в собранном виде (блоком до 3-х шкафов).

Шкафы КРУ одного типоисполнения имеют одинаковые габаритные и установочные размеры и обеспечивают взаимозаменяемость выдвижных элементов и запасных частей.

Шкаф КРУ представляет собой металлоконструкцию, изготовленную из высококачественной оцинкованной стали, детали которой изготовлены на высокоточном оборудовании методом холодной штамповки. Соединения выполнены на усиленных стальных вытяжных заклепках и резьбовых соединениях. Наружные элементы конструкции - двери фасада, боковые панели крайних в ряду шкафов и т.д. окрашены методом порошкового напыления (цвет RAL 7035).

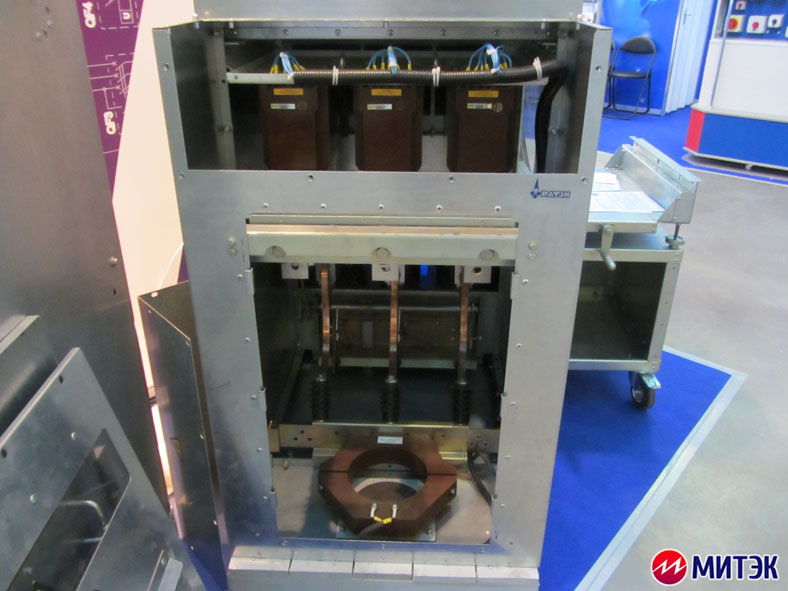

Каркас шкафа разделен вертикальными и горизонтальными металлическими перегородками на:

• релейный отсек;

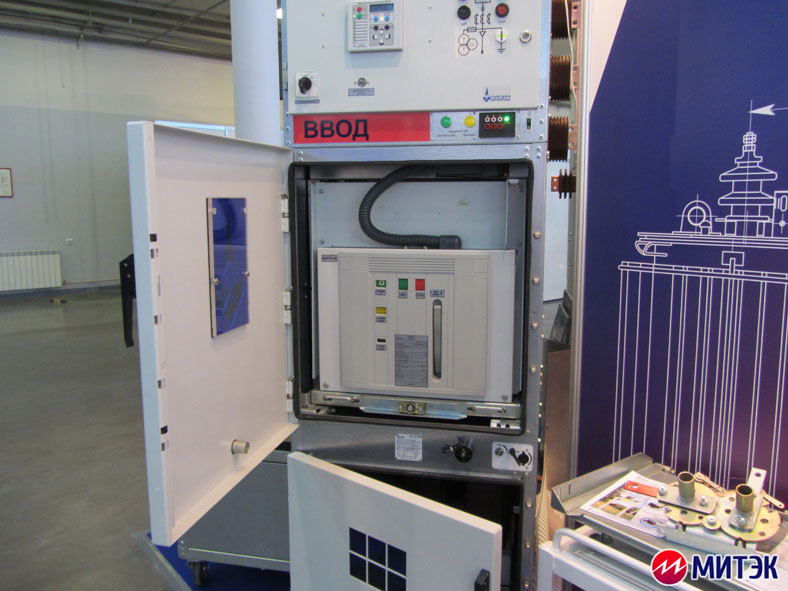

• отсек выдвижного элемента;
• отсек сборных шин;

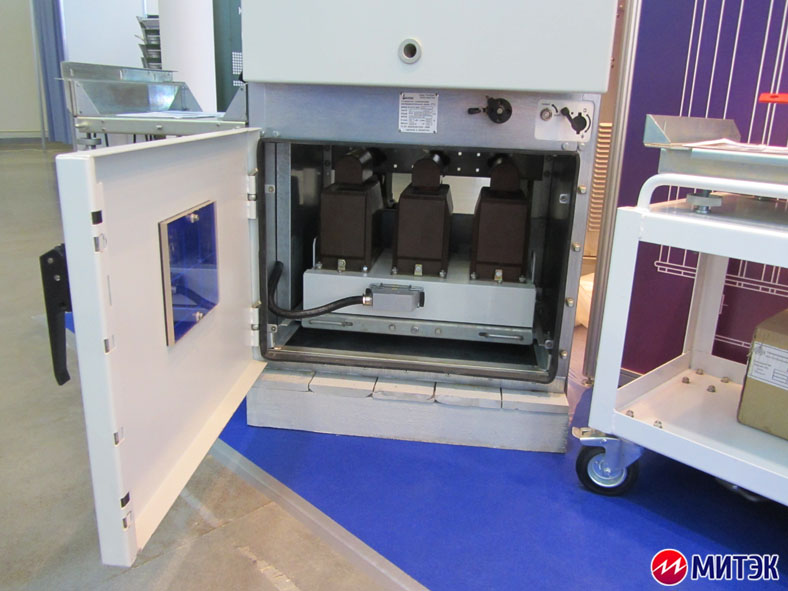

• отсек кабельных присоединений, в котором располагаются также трансформаторы тока, напряжения и линейные шины.

Для изоляции неподвижных токоведущих контактов, а также для секционирования сборных шин в пределах одного шкафа, используются эпоксидные проходные втулки, благодаря этому, а также наличию дуговой защиты, локализация аварии происходит в пределах одного отсека одного шкафа.

Шкафы имеют общую заземляющую шину, проходящую через всю секцию. Заземляющая шина имеет два места соединения с общим заземляющим контуром по краям секции.
Каналы над отсеками, накрытые клапанами, служат для отвода нагретого воздуха и выброса отработанных газов при коммутации предельных токов К.З. и при появлении в отсеках открытой дуги.

Шкафы КРУ отличаются электрическими схемами главных соединений, количеством устанавливаемых трансформаторов тока, наличием или отсутствием выключателя заземления, количеством узлов крепления концевых кабельных разделок и др.

Устройства комплектные распределительные изготавливают по индивидуальным заказам, в которых оговариваются количество и взаимное расположение шкафов, схемы главных и вспомогательных цепей каждого шкафа и другие технические характеристики.
