КСО/РТН (Ратон)
Камеры сборные одностороннего обслуживания серии КСО/РТН
ТУ BY 400052263.041-2011
Применение камер КСО/РТН
Камеры сборные одностороннего обслуживания серии КСО/РТН (далее – КСО) предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6; 10 кВ и токи 630, 1000, 1250А для сетей с изолированной или компенсированной нейтралью для комплектования закрытых распределительных устройств.
Общие сведения по конструкции камер КСО/РТН

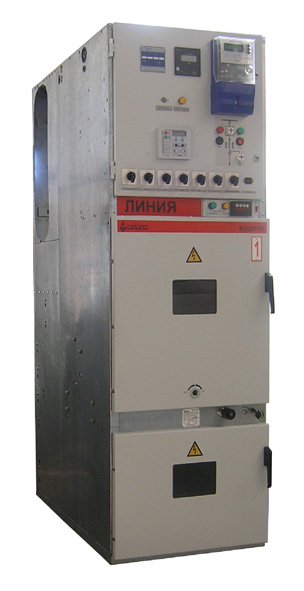

КСО представляет собой сборную металлическую конструкцию, которая может быть дополнена металлическими панелями и перегородками. Корпус камеры КСО изготовлен из оцинкованного стального листа. Двери камер окрашены порошковой краской RAL 7035. Внутри камеры размещена аппаратура главных и вспомогательных цепей.
Камеры КСО в зависимости от встраиваемой аппаратуры подразделяются на:
- КСО с выдвижным элементом;
- КСО с выключателем нагрузки.
Камеры КСО с выдвижным элементом изготавливаются со средним расположением выдвижного элемента, на котором установлен вакуумный выключатель, трансформаторы тока, предохранители.
В качестве коммутационных аппаратов в КСО с выдвижным элементом применяются вакуумные выключатели ВВ/ТЕL, VS1, VD4 и другие.
КСО с выдвижным элементом для повышения локализационной способности разделены металлическими перегородками на отсеки:
- отсек сборных шин;
- отсек выдвижного элемента и подключений;
- отсек управления камеры.
На двери отсека управления камеры КСО/РТН имеется активная мнемосхема.
В камерах КСО с выключателем нагрузки установлен выключатель нагрузки, имеющий ручное управление.
В качестве коммутационных аппаратов в КСО с выключателем нагрузки применяются выключатели нагрузки ВНПР, NAL и другие.
КСО с выключателем нагрузки разделены на отсеки:
- отсек сборных шин;
- отсек выключателя нагрузки и подключений;
- отсек управления камеры.
В КСО предусмотрена возможность установки ограничителей перенапряжения (ОПН).
Функции защиты и управления выполнены на базе микропроцессорных устройств (БЭМН, ALSTOM, ABB, Siemens и другие).
Для измерения тока, активной и реактивной электрической энергии предусмотрена возможность установки цифровых измерителей и счетчиков электрической энергии c цифровыми интерфейсами RS‑232, RS-485.
КСО предусматривают возможность установки трансформаторов тока нулевой последовательности рамочного типа для подключения трех однофазных кабелей с размерами окна, обеспечивающими их свободную заводку и крепление.
Подключение контрольных кабелей сверху.
Для оформления заказа на Камеры сборные одностороннего обслуживания серии КСО/РТН необходимо заполнить опросный лист, выполненный по форме изготовителя и согласованный с заказчиком.
Заказать продукцию или получить более полную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
