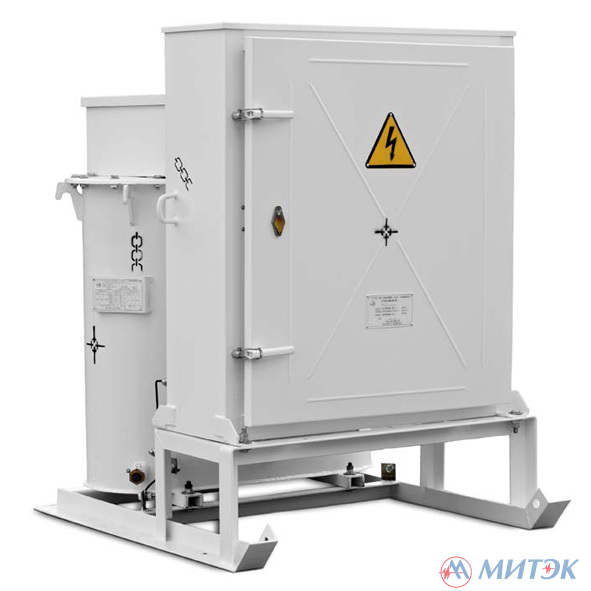

Подстанция КТПТО-80-11-У1 для прогрева бетона
Комплектная трансформаторная подстанция КТПТО-80-11-У1 (с трансформатором ТМТО-80/0,38) мощностью 80 кВА, напряжением 380/55-95 В
ТУ 16-674.090-87
Комплектные трансформаторные подстанции КТПТО - 80 и КТПТО-80-11-У1 наружной установки предназначены для электропрогрева бетона и других способов термообработки бетона и замерзшего грунта, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок).

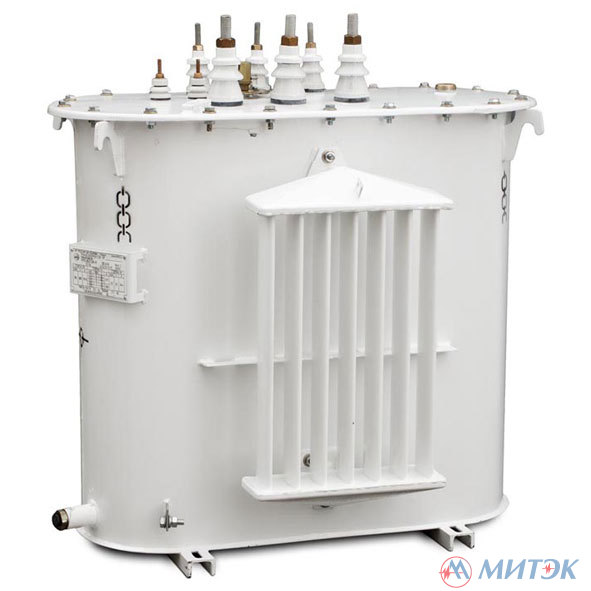

Нормальная работа и прогрев бетона с помощью подстанций КТПТО-80 обеспечивается при температуре окружающего воздуха от минус 40°С до +10°С. Подстанции КТПТО-80 и КТПТО-80-11 оснащаются трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным масляным охлаждением.
Расшифровка условного обозначения подстанции КТПТО-80-11-У1
К - комплектная
Т - трансформаторная
П - подстанция
ТО - для термообработки бетона
80 - мощность трансформатора, кВА
11 - Год разработки (2011 г.): 11 - с автоматическим регулированием температуры
У1 - Климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики КТПТО 80-11-У1 с прогревочным трасформатором ТМТО-80
- Номинальная мощность силового трансформатора ТМТО-80: 80 кВА
- Номинальное напряжение на стороне ВН: 380 В
- Ступени напряжения на холостом ходу на стороне СН: 55, 65, 75, 85, 95 В
- Ток на стороне СН при напряжении 55-65 В: 520 А
- Ток на стороне СН при напряжении 75-85-95 В: 471 А
- Номинальная мощность обмотки НН силового масляного трансформатора ТМТО-80: 2,5 кВА
- Номинальное напряжение на стороне НН силового трансформатора: 42 В
- Диапазон температуры, устанавливаемой на датчике: 0 - 100 °С
- Вес КТПТО (с прогревочным трансформатором ТМТО): не более 495 кг
- Габариты КТПТО-80:
Ширина: 970 мм
Длина (глубина): 1051 мм
Высота: 1235 мм
Примечание: Температура электропрогрева выбирается в зависимости от температуры окружающего воздуха и вида термообработки бетона в соответствии с указаниями «Руководства по производству бетонных работ в зимних условиях».
Инструкция КТПТО и Типовая технологическая карта (ТТК)
- Руководство по производству бетонных работ в зимних условиях - Типовая технологическая карта (ТТК)
- Инструкция по эксплуатации "Подстанции трансформаторные комплектные для термообработки бетона и грунта типа КТПТО-80-11-У1"
Модификации прогревочной станции КТПТО 80 (Беларусь, Минск)
Подстанции КТПТО-80 для прогрева мерзлого грунта и бетона выпускаются МЗТЗ им. Козлова в следующих модификациях:
- с уменьшенными габаритными размерами и массой (КТПТО-80-11)

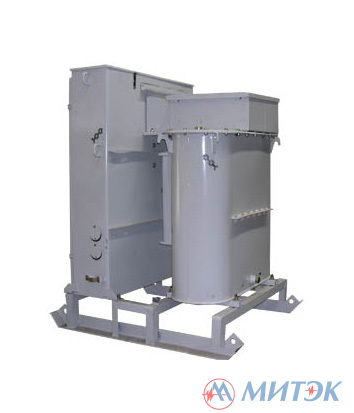

- с автоматическим регулированием температуры (КТПТО-80 -07) - выпускалась ранее,
- с ручным регулированием температуры (КТПТО-80 -02) - выпускалась ранее,
Трансформаторные подстанции КТПТО-80, КТПТО-80-11 поставляются совместно с трехфазным трехобмоточным масляным трансформатором ТМТО-80/0,38 с естественным охлаждением.
В прогревочных станциях КТПТО 80 и КТПТО-80-11 имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала, осуществляющего прогрев бетона.
Блокировки исключают возможность:
-
переключения ступеней регулирования напряжения силового трансформатора ТМТО-80 под напряжением;
-
открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.
В КТПТО-80 предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а также ручное (дистанционное и автоматическое) управление работой силового трансформатора.
В дистанционном режиме управление осуществляется кнопочным постом, который выносится за пределы зоны электро-прогрева бетона.
На «МЭТЗ имени В.И. Козлова» освоено серийное производство комплектной трансформаторной подстанции наружной установки КТПТО-80-11. Подстанция КТПТО-80-11 отличается от старой КТПТО-80 уменьшенными габаритными размерами и массой при одинаковой стоимости.
Рекомендуется применение подстанции КТПТО-80-11 при проектировании, осуществлении реконструкции и строительстве новых объектов.
Подстанции КТПТО другой мощности:
- КТПТО-50-12-У1 (с уменьшенной мощностью и габаритами)
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует кратчайшие сроки поставки трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
или получить подробную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.
Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
