Разъединители РЛНД, РЛК, РВ, РВЗ, РВФЗ, РДЗ 10 - 35 кВ. Приводы ПРНЗ-10 (ПРНЗ-2-10 УХЛ1)
- Технические характеристики РЛНД (703 KB)
- Технические характеристики РВ, РВЗ, РВФЗ (258 KB)
- Технические характеристики РЛК (234 KB)

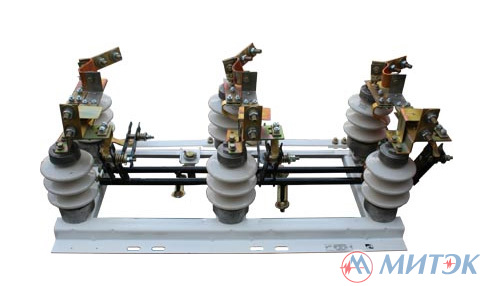

Разъединители РЛНД на напряжение 10 кВ
Разъединитель РЛНД предназначен для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением (заземления отключенных участков).
Разъединитель состоит из следующих составных частей:
- рамы;
- подвижных колонок изоляторов;
- неподвижных колонок изоляторов;
- токоведущей системы;
- заземляющего контура.
Включение и отключение разъединителя РЛНД осуществляется при помощи стационарных заземляющих ножей, составляющих единое целое с разъединителем.
Для управления разъединителями РЛНД (ручного включения и отключения) служит ручной привод ПРНЗ-10 УХЛ1 (или ПРНЗ-2-10 УХЛ1 - для разъединителя с двумя заземляющими ножами), на котором предусмотрена возможность установки двух (трех для ПРНЗ-2) блок-замков или одного блок-замка и одного фиксирующего устройства с запорным болтом.
Технический уровень, потребительские качества изготавливаемых разъединителей не ниже зарубежных аналогов.
Разъединители соответствуют требованиям ГОСТ 689-90 и ТУ BY 400052263.060-2016.
Вид разъединителя определяется и уточняется конкретным заказом.
Привод ПРНЗ-10 и штанги оговариваются при заказе.
Нормальная работа разъединителя РЛНД обеспечивается при следующих условиях:
- температура окружающего воздуха от минус 40°C до плюс 45°C;
- скорость ветра (при гололеде) не более 15 м/с;
- толщина корки льда до 10 мм;
- скорость ветра (при отсутствии гололеда) не более 40 м/с;
- высота над уровнем моря не более 1000 м.
Разъединитель РЛНД может быть изготовлен в двухполюсном и трехполюсном исполнении.
Трёхполюсные разъединители РЛНД изготавливаются с одним или двумя заземляющими ножами на каждый полюс.
Основные технические параметры разъединителя РЛНД:
- Номинальное напряжение, кВ......10
- Наибольшее рабочее напряжение, кВ....12
- Номинальный ток, А.....400; 200
- Ток электродинамической стойкости, кА...25; 15; 75
- Ток термической стойкости, кА
- для главных ножей в течение 3 сек....10; 6,3
- ножей заземления в течение 1 сек....10; 6,3

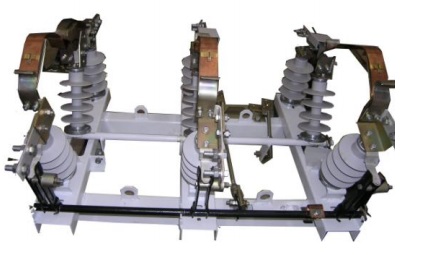

Разъединители РЛК на напряжение 10 кВ
Разъединители РЛК на напряжение 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Разъединители РЛК выполнены качающегося типа в трехполюсном исполнении. Каждый полюс разъединителя имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси разъединителя.
Разъединители РЛК состоят из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкции для установки на опоре.
Разъединители специального назначения типа РЛК-С (с дугогасительной системой) предназначены также для отключения тока до 18 А, токов холостого хода трансформаторов и зарядных токов во здушных и кабельных линий до 8 А.

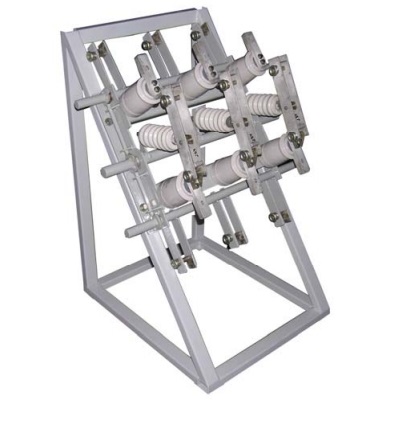

Разъединители РВ, РВЗ, РВФЗ на напряжение 10 кВ
Разъединители РВ, РВЗ, РВФЗ предназначены для отключения участков электрической цепи находящихся под напряжением при отсутствии нагрузочного тока в цепи. Рассчитаны для работы в сетях перманентного тока в условиях умеренного и холодного климата.
Разъединители – электрические аппараты с видимым местом разъединения электрической цепи в воздухе.
Трехполюсные разъединители типа РВ, РВЗ и РВФЗ представляют собой три токопровода, установленные на одной раме с основным общим валом и приводным рычагом.
Заземляющие ножи смонтированы на дополнительном валу, который укреплен в общей раме разъединителя.
Между валом контактных ножей и валом заземляющих ножей предусмотрена механическая блокировка, которая исключает одновременное включение контактных и заземляющих ножей.
Разъединители РДЗ на напряжение 35 кВ
Разъединители серии РДЗ больше не производятся!
Разъединители РДЗ предназначены для включения и отключения обесточенных участков цепей высокого напряжения, а также заземления отдельных участков при помощи заземляющих ножей.
Разъединители РДЗ изготавливаются в однополюсном исполнении.
Конструктивно полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главного ножа на 90° в горизонтальной плоскости.
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует кратчайшие сроки поставки трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
