КТПСП, 2КТПСП модульные

Комплектные трансформаторные подстанции для сетей промышленных предприятий КТПСП, 2КТПСП мощностью 160 - 2500 кВА

ТУ16-530.191-77

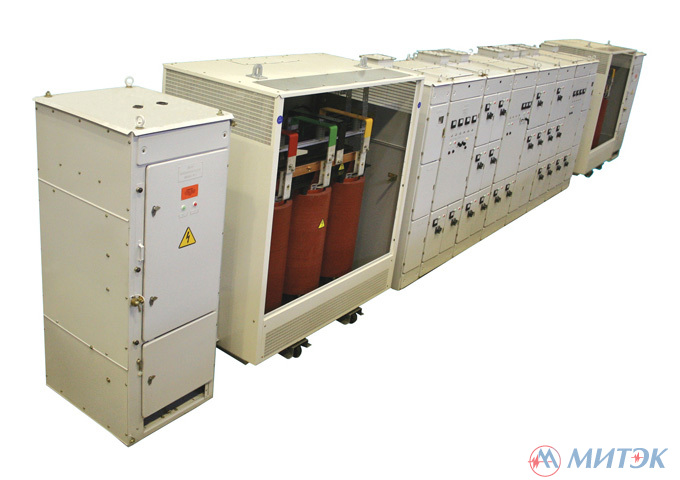

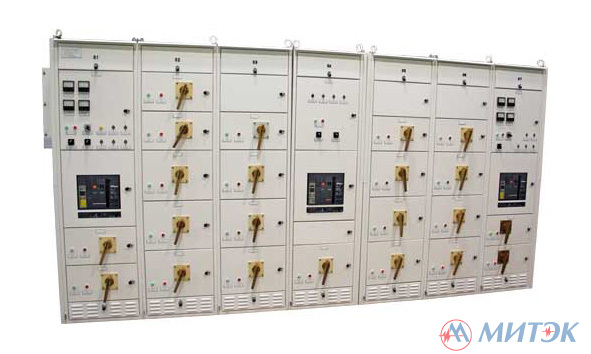

КТПСП - Комплектная трансформаторная подстанция для сетей промышленных предприятий, мощностью 160-2500 кВА, на напряжение 6(10) кВ предназначена для приема, преобразования и распределения электроэнергии трехфазного переменного тока с частотой 50 Гц; автоматизации перехода на резервное или аварийное электропитание при потере основного питания, а также автоматического возврата на питание от основных источников электрической энергии при восстановлении напряжения.

Трансформаторные подстанции КТПСП и 2КТПСП могут применяться для обеспечения надежного электроснабжения электроприемников I категории и особой группы I категории в системах электроснабжения промышленных объектов и предприятий по добыче, транспортированию и переработке природного газа и нефти.

Комплектные трансформаторные подстанции КТПСП комплектуются:

• сухими трансформаторами серии ТСЗГЛ(Ф) производства УП «МЭТЗ им. В.И. Козлова»;
• масляными трансформаторами в гофробаке серии ТМГ производства УП «МЭТЗ им. В.И. Козлова».

Подстанции могут быть с одним трансформатором - КТПСП или двумя трансформаторами - 2КТПСП.

Трансформаторы серий ТМГ и ТСЗГЛ(Ф) всех мощностей, изготовленные для установки в КТПСП, укомплектованы катками для перемещения и предназначены для установки в КТПСП на катках.

КТПСП может поставляться в утепленной оболочке, встроенной в блочно-модульное здание, изготовленное из сэндвич-панелей.
