Трехфазные масляные силовые трансформаторы ТМГ герметичные (без маслорасширителей)

ТУ РБ 100211261.015-2001

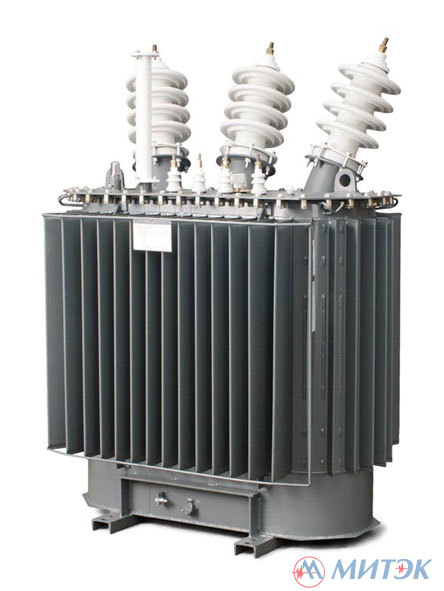

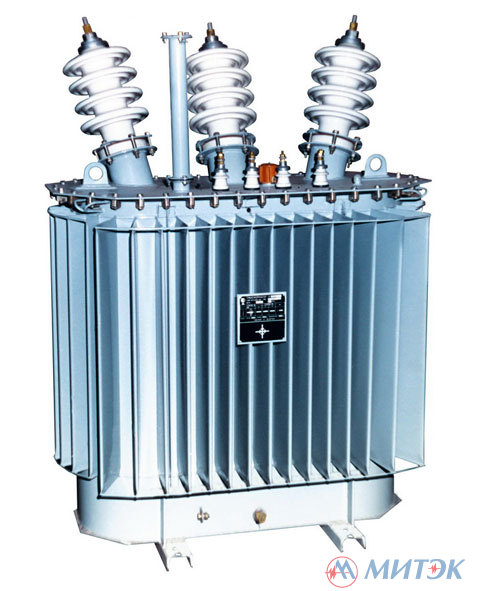

Трансформаторы серии ТМГ Минского ЭТЗ им. В.И. Козлова производятся в следующих модификациях:




Трехфазные масляные силовые трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40°С до минус 45°С) или холодного (от плюс 40°С до минус 60°С) климата. Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Технические характеристики основных типов трансформаторов серии ТМГ

Номинальное напряжение: ВН - 6 или 10 кВ; НН - 0,4 кВ

Тип трансформатора Мощ-
ность,
кВА
Схема и группа
соединения
обмоток
Габаритные размеры, мм Масса
полная
(вес),
кг
L
(длина)
В
(ширина)
Н
(высота)
ТМГ-16/10-У1(ХЛ1) 16 У/Ун-0, У/Zн-11 800 520 890 230

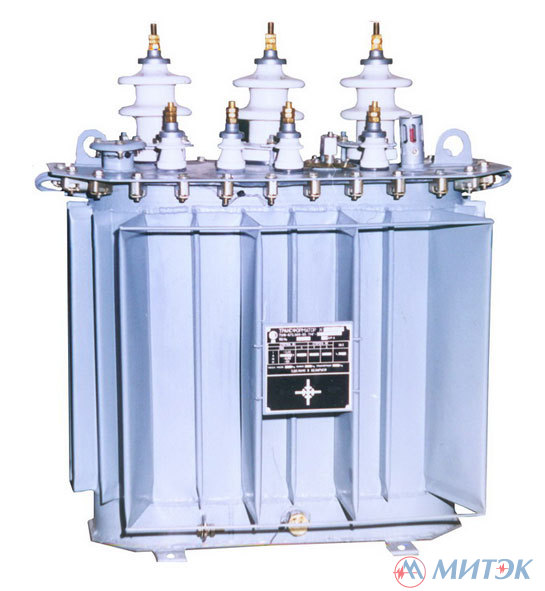

ТМГ-25/10-У1(ХЛ1) 25 У/Ун-0, У/Zн-11, Д/Ун-11 800 520 930 240
ТМГСУ-25/10-У1 25 У/Ун-0 900 530 930 280
ТМГ-40/10-У1(ХЛ1) 40 У/Ун-0 , У/Zн-11, Д/Ун-11 840 560 1000 300
ТМГСУ-40/10-У1 40 У/Ун-0 900 560 1000 370
ТМГ-63/10-У1(ХЛ1) 63 У/Ун-0, У/Zн-11, Д/Ун-11 950 730 1020 420
ТМГСУ-63/10-У1 63 У/Ун-0 950 730 1020 420

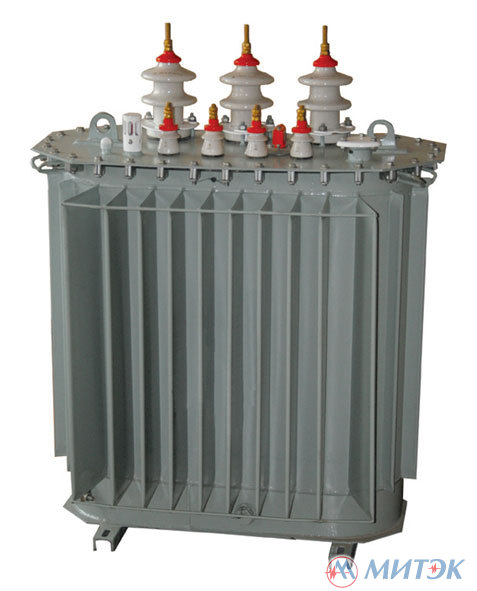

ТМГ11-100/10-У1(ХЛ1) 100 У/Ун-0, У/Zн-11, Д/Ун-11 935 730 1060 490
ТМГСУ11-100/10-У1 100 У/Ун-0 960 710 1100 500
ТМГ11-160/10-У1(ХЛ1) 160 У/Ун-0, У/Zн-11, Д/Ун-11 1020 755 1185 670
ТМГСУ11-160/10-У1 160 У/Ун-0 1060 725 1200 660
ТМГ11-250/10-У1(ХЛ1) 250 У/Ун-0, У/Zн-11, Д/Ун-11 1140 820 1270 920
ТМГ12-250/10-У1(ХЛ1) 250 У/Ун-0; Д/Ун-11 1170 790 1525 1000
ТМГСУ11-250/10-У1 250 У/Ун-0 1170 840 1270 920
ТМГ11-400/10-У1(ХЛ1) 400 У/Ун-0, У/Zн-11, Д/Ун-11 1350,
у/z-1330
855 1415,
y/z-1635
1255,
y/z-1370
ТМГ12-400/10-У1(ХЛ1) 400 У/Ун-0; Д/Ун-11 1330 850 1665 1370

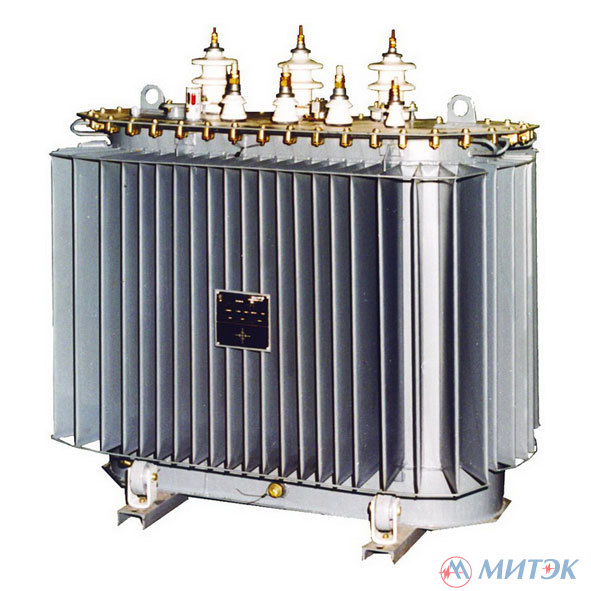

ТМГ11-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1545 1000 1540 1860
ТМГ21-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1520 1000 1435 1700
ТМГ12-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1390 1000 1710 1870

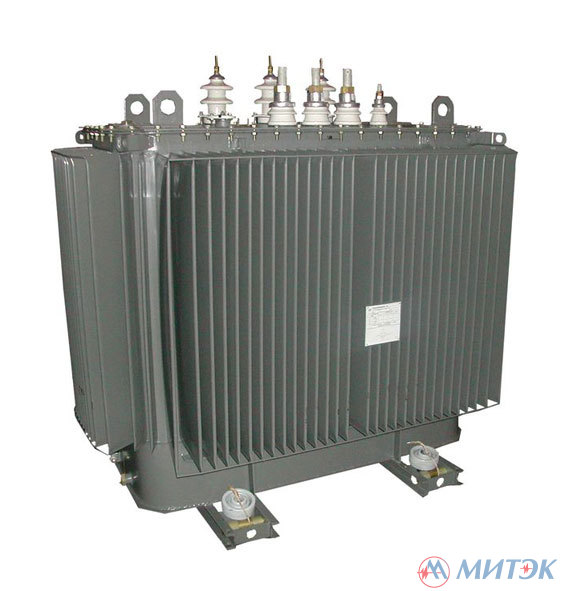

ТМГ11-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1720 1135 1860 2750
ТМГ21-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1660 1180 1750 2550
ТМГ12-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1600 1000 1970 2820

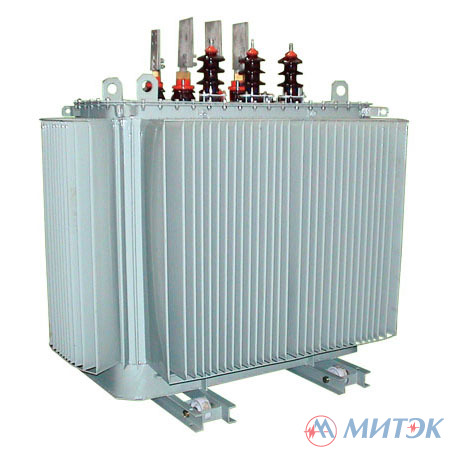

ТМГ11-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 1825 1130 2020 3250
ТМГ21-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 2045 1210 1850 3160
ТМГ12-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 1800 1110 2100 3630
ТМГ11-1600/10-У1(ХЛ1) 1600 У/Ун-0; Д/Ун-11 2060 1260 2170 4250
ТМГ21-1600/10-У1(ХЛ1) 1600 У/Ун-0; Д/Ун-11 2160 1260 1935 3860
ТМГ11-2500/10-У1(ХЛ1) 2500 У/Ун-0; Д/Ун-11 2370 1450 2380 6680

Гофрированные баки трансформаторов ТМГ Минского электротехнического завода им. В.И. Козлова абсолютно безопасны и имеют высокую надежность. Избыточное давление в баках при эксплуатации трансформаторов не превышает 0,18 - 0,23 кгс/см2. Перед запуском в серийное производство гофрированные баки трансформаторов серии ТМГ Минского ЭТЗ имени В.И. Козлова (в отличие от трансформаторов ТМГ других производителей) подвергаются механическим испытаниям на цикличность для подтверждения их ресурса работы на расчетный срок службы трансформатора - 30 лет (10000 циклов на воздействие максимального и минимального давлений).

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

В трансформаторах ТМГ герметичного исполнения (без маслорасширителей) температурные изменения объема масла компенсируются изменением объема гофров бака за счет их пластичной деформации.

Для контроля уровня масла трансформаторы ТМГ снабжаются маслоуказателем поплавкового типа.

Для недопущения избыточного давления в баке сверх допустимого в трансформаторах ТМГ мощностью от 16 до 63 кВА устанавливается предохранительный клапан. Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении предусматривается (по заказу потребителя) установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформатора ТМГ предусматривается гильза для установки термометра.

Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы ТМГ мощностью 1000 и 1250 кВА (по заказу потребителя) комплектуется манометрическим сигнализирующим термометром.

Вводы ВН трансформаторов ТМГ класса напряжения 20 кВ снабжены изоляторами PPS штепсельного типа.

Трансформаторы ТМГ мощностью 630 кВА и выше комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях, при этом размеры Н, Н1 (см. таблицу) увеличиваются на 25 мм.

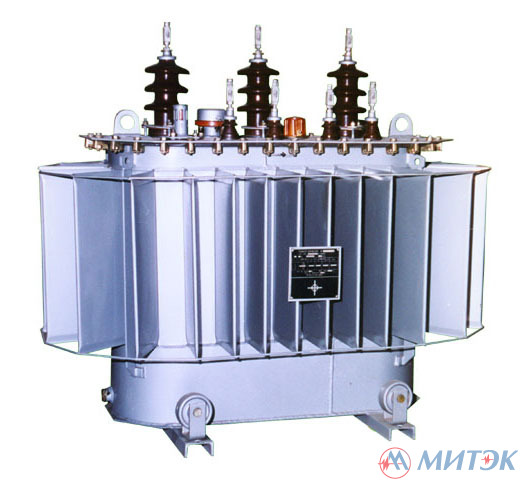

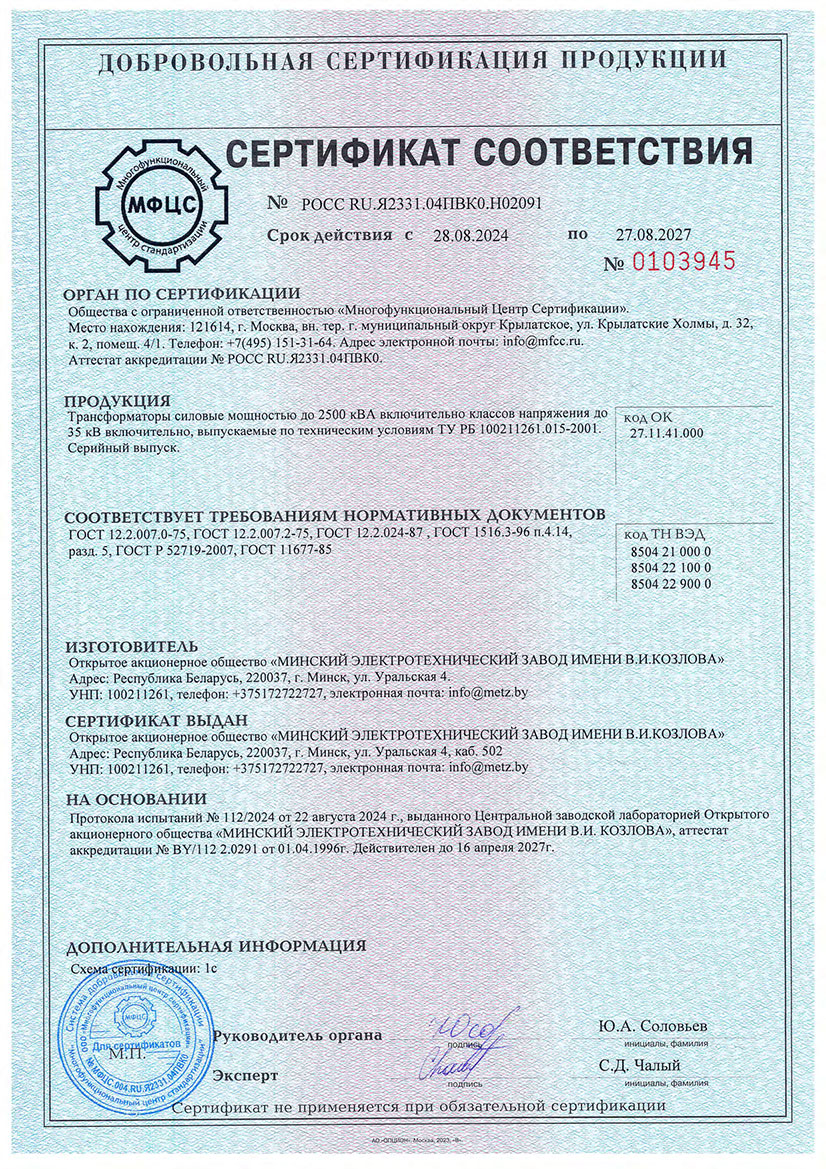

Трансформаторы ТМГ Минского электротехнического завода им. В.И. Козлова соответствуют всем российским стандартам, стандартам МЭК, сертифицированы на соответствие требованиям безопасности нормативных документов Госстандартом России. Система качества предприятия сертифицирована международным органом по сертификации - "KEMA", Голландия - на соответствие МС ИСО 9001:2000 и национальным органом по сертификации - БелГИСС - на соответствие СТБ ИСО 9001-2001.

Более 600 тысяч трансформаторов типа ТМГ производства Минского электротехнического завода им. В.И. Козлова надёжно и практически с нулевыми эксплуатационными издержками работают на промышленных объектах, в городских и сельских электросетях.

Гарантия на силовые трансформаторы составляет 5 лет (на трансформаторы ТМТО-80 и ТМТО-50 - 3 года со дня ввода в эксплуатацию).

Номенклатура силовых трансформаторов ТМГ:
ТМГ-16/6/0.4 ТМГ-16/10/ 0.4 ТМГ-25 /6/0.4 (0.23)
ТМГ-25 /15/0.4 ТМГ(Ж)-25 /27.5/0.4 ТМГ-25 /10/0.4 (0.23)
ТМГ-40 /6/0,4 (0.23) ТМГ-40 /15/0.4 ТМГ-40 /10/0.4 (0.23)
ТМГ-63 /6/0.4 (0.23) ТМГ-63 /15/0.4 ТМГ-63 /10/0.4 (0.23)
ТМГ-630 /20/0.4 ТМГ-1000 /20/0.4 Д/У ТМГ-1250 /20/0.4
