2КТПЦ с цифровыми блоками защит и автоматики

Комплектная двухтрансформаторная подстанция 2КТПЦ с цифровыми блоками защит и автоматики, мощностью 160 - 1600 кВА, напряжением 6(10) кВ

ТУ 16-530.191-77

2КТПЦ - Комплектные двухтрансформаторные подстанции мощностью 160 - 1600 кВА с вводами (или без вводов) от аварийного источника питания, с защитой и автоматикой, выполненной на микропроцессорных блоках типа БМРЗ-0,4, предназначены для:

• приема электроэнергии трехфазного переменного тока частотой 50 Гц на напряжение 6(10) кВ;
• преобразования и распределения электроэнергии на напряжении 6 (10) / 0,4 кВ;
• автоматизации перехода на резервное или аварийное питание (при потере основного питания) и автоматического возврата на питание от основных источников (при восстановлении напряжения).

Двухтрансформаторная подстанция 2КТПЦ может применяться в системах электроснабжения потребителей газоперекачивающих компрессорных станций магистральных газопроводов и в других отраслях промышленности для обеспечения надежного электроснабжения:

• электроприемников I категории
• особой группы электроприемников I категории
• для поставки на экспорт.

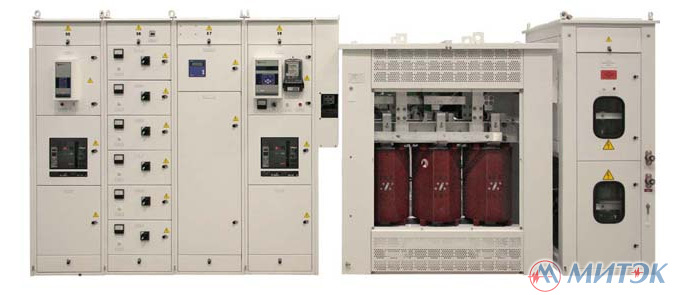

Двухтрансформаторная подстанция 2КТПЦ состоит из:

• вводного устройства со стороны высшего напряжения (УВН) - 2 шт.;
• силового трансформатора - 2 шт.;
• кожуха выводов силового трансформатора - 2 шт. (только для 2КТПЦ с масляными трансформаторами);
• распределительного устройства низкого напряжения (РУНН).

Подстанции 2КТПЦ комплектуются двумя силовыми масляными трансформаторами ТМГ или сухими трансформаторами.

По заказу потребителя 2КТПЦ может поставляться в утепленной оболочке из сэндвич-панелей.

Совместно с двухтрансформаторной подстанцией 2КТПЦ в качестве аварийных источников питания могут использоваться автоматизированные комплектные станции или резервный ввод от энергосистемы.

Автоматика 2КТПЦ выполнена на постоянном оперативном токе с применением микропроцессорных блоков релейной защиты БМРЗ-0,4 ВВ (рабочие вводы), БМРЗ-0,4 АВ (аварийные вводы), БМПА-0,4 СВ (секционный выключатель) и предусматривает два алгоритма работы с возможностью их раздельного ввода в работу:

• двухстороннее автоматическое включение резервного питания секций двухтрансформаторной подстанции 2КТПЦ, выполненное на секционном выключателе (в дальнейшем АВР СВ) при исчезновении напряжения на одном из вводов с последующим автоматическим возвратом схемы в исходное положение при восстановлении напряжения на этом вводе;
• автоматическое включение резерва, выполненное на аварийном вводе (в дальнейшем АВР АВ), то есть запуск и включение аварийной станции (АС) или включение выключателя аварийного ввода (при питании от энергосистемы) при исчезновении напряжения на обоих вводах (с включением секционного выключателя), а также последующий возврат схемы в исходное положение при восстановлении напряжения на одном или двух вводах.

Выбор алгоритма автоматики, в зависимости от типа и количества аварийных источников, задаётся с помощью программных ключей.

Ввод в работу автоматики 2КТПЦ осуществляется или со шкафа управления, или через АСУ. Режимы работы автоматики АВР СВ и АВР АВ ("включено" - "отключено") отображается сигнальными лампами на шкафу управления. Управление через АСУ возможно только при положении "включено" переключателя "управление через АСУ".

Вывод из работы АВР АВ, вывод в ремонт аварийной станции или выключателя аварийного ввода не препятствуют работе АВР СВ.

Вывод из работы АВР СВ, вывод в ремонт любого из выключателей рабочих вводов не препятствует работе АВР АВ.

В качестве автоматических выключателей рабочих и аварийных вводов, а также секционного выключателя, могут устанавливаться автоматы серии ВА 5Х - 41, ВА 5Х - 43, Masterpact NW 08 - 32 как с блоками управления без защит, так и с блоками управления, которые обеспечивают регулируемые по току и времени:

• защиту от перегрузки;
• максимальную токовую защиту;
• защиту от замыканий на землю.

В качестве автоматических выключателей отходящих линий устанавливаются выдвижные выключатели с ручным приводом ВА и Compact NS с различного вида полупроводниковыми расцепителями, обеспечивающими защиты в зоне токов перегрузки и короткого замыкания.

Установленные на рабочих и аварийных вводах микропроцессорные блоки, кроме функций автоматики также имеют следующие защиты:

• максимальная токовая защита (МТЗ) с независимой характеристикой, имеет возможность блокировки (перевода на более высокую установку) при пуске или самозапуске электродвигателей. МТЗ имеет две регулируемые отдельно выдержки времени, первая (меньшая) воздействует на отключение секционного выключателя, вторая - на отключение выключателя ввода, от перегрузки с независимой или обратнозависимой характеристикой (задается программно), с одной ступенью выдержки времени;
• токовая защита 3IО с независимой характеристикой и двумя выдержками времени, которые функционируют аналогично МТЗ;
• трёхступенчатая резервная защита 0,4 кВ, действующая при отказе защит или выключателей отходящих линий.

Действие любой из защит рабочих или аварийных вводов вызывает запрет АВР СВ и АВР АВ. Ввод в работу любой из защит, блокировок осуществляется с помощью программных ключей.

На каждой секции двухтрансформаторной подстанции 2КТПЦ предусмотрена групповая защита минимального напряжения с выдержкой времени, предназначенная для отключения выключателей неответственной нагрузки 2КТПЦ (по выбору) перед срабатыванием АВР аварийной станции), а также предусмотрена защита силовых масляных трансформаторов, действующая на отключение при повышении давления у трансформаторов мощностью 250...630кВ.А, на сигнал при повышении tо и отключении при повышении давления у трансформаторов мощностью 1000 кВА.

В блоках предусмотрена возможность оперативного подключения к ПЭВМ, а также включение блока в АСУ. Подключение к ПЭВМ производится в соответствии со стандартом RS-232. Подключение к АСУ осуществляется в соответствии со стандартом RS-485 или по волоконно-оптической связи (по заказу).

От блоков БМРЗ и БМПА в АСУ передается информация о:

• текущих значениях токов, напряжения, частоты, мощности, cos n;
• значениях входных и выходных дискретных сигналов;
• положении выключателей;
• срабатывании защит и автоматики;
• параметрах аварийных событий и осциллограммы аварий;
• действующих установках и конфигурации функций РЗА.

С верхнего уровня АСУ на блоки передаются:

• команды управления выключателями;
• команды на изменение установок и программных ключей;
• команды квитирования сигнализации;
• сигналы корректировки хода внутренних часов.

Обмен информацией с АСУ и ПЭВМ осуществляется по открытому для пользователей протоколу MODBUS.
