Подстанция МТП (СТП) 25-250 кВА мачтовая (столбовая)

Мачтовая трансформаторная подстанция МТП (СТП) мощностью 25 - 250 кВА, напряжением 6 (10) кВ

ТУ РБ 100211261.024-2003

Мачтовая трансформаторная подстанция МТП может именоваться как столбовая трансформаторная подстанция (СТП), это ее альтернативное название.

Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 25 кВА при ее заказе и в документации другого изделия: "СТП-25/10/0,4-2000-У1 , ТУ РБ 100211261.024-2003".

Особенности МТП (СТП):

  • Выводы отходящих линий НН - воздушные или по требованию заказчика - кабельные.
  • Комплектно с МТП (СТП) поставляется разъединитель, силовой трансформатор типа ТМГ, ограничители перенапряжений ОПН;
  • На отходящих фидерах 0,4 кВ устанавливаются в:
    -    МТП-2000 - блоки "рубильник-предохранитель" (ПР);
    -    МТП-2010 - автоматические выключатели (АВ).

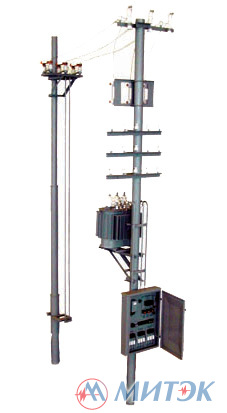

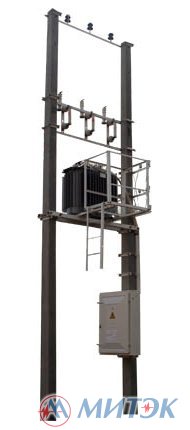

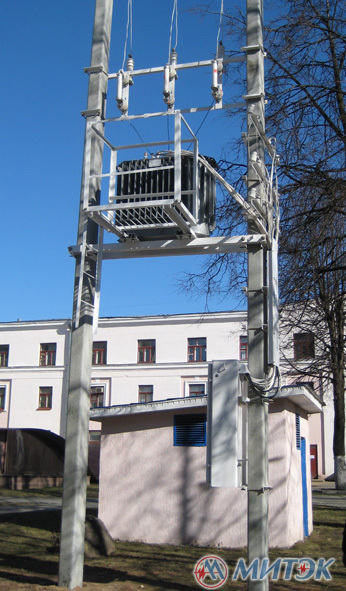

  • Установка, монтаж и подключение к сети осуществляется на одной опоре: МТС (СТП) 25 - 100 кВА или двух опорах: МТП (СТП) 160, 250 кВА, в соответствии с действующими типовыми проектами.
  • Степень защиты оболочки шкафа РУНН - IP34.
  • Цепи ВН устойчивы к токам короткого замыкания 10 кА в течение 3 с.

Срок службы трансформаторных подстанций МТП (СТП) составляет 30 лет.

Номенклатура МТП (СТП):

МТП-25/10(6)/0,4 (c ОПН)
МТП-40/10(6)/0,4 (c ОПН)
МТП-63/10(6)/0,4 (c ОПН)
МТП-100/10(6)/0,4 (c ОПН)
МТП-160/10(6)/0,4 (с ОПН)
МТП-250/10(6)/0,4 (с ОПН)
МТП-25/10(6)/0,4 (без ОПН)
МТП-40/10(6)/0,4 (без ОПН)
МТП-63/10(6)/0,4 (без ОПН)
МТП-100/10(6)/0,4 (без ОПН)
МТП-160/10(6)/0,4 (без ОПН)
МТП-250/10(6)/0,4 (без ОПН)

Инструкция и типовые проекты столбовой (мачтовой подстанции)

Запросить прайс-лист   или получить подробную информацию, можно по телефонам и e-mail:

Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00

E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.

Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.




Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
