КТПТ-К и КТПП-К контейнерного типа 63 ..630; 1000 кВА / 6(10) / 0,4 кВ
Комплектные трансформаторные подстанции КТПТ-К и КТПП-К контейнерного типа мощностью 63 ... 630; 1000 кВА, напряжением 6(10)/0,4 кВ

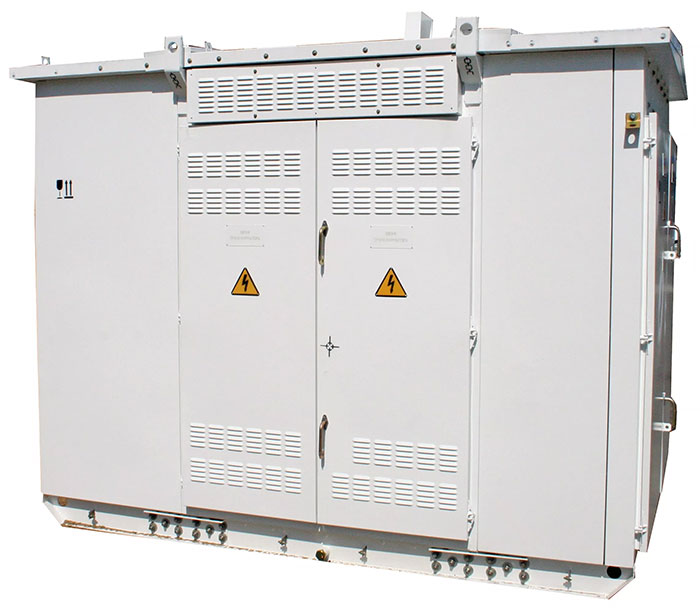

Комплектные трансформаторные подстанции контейнерного типа (КТПТ) представляют собой однотрансформаторные подстанции наружной установки. Предназначены для приема электрической энергии переменного тока частотой 50 Гц, напряжением 6 или 10 кВ и преобразования ее в электроэнергию напряжением 0,4 кВ для электроснабжения нефтегазовых месторождений, промышленных объектов и отдельных населенных пунктов.

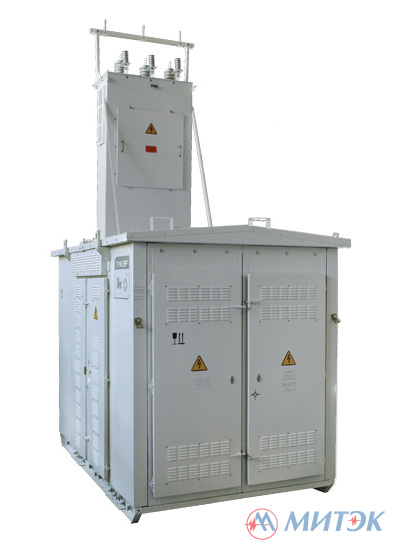

Подстанции КТПТ выполняются с воздушным или кабельным высоковольтным вводом, комплектуются масляными трансформаторами ТМГ11
Подключение КТПТ к воздушной линии 6(10) кВ производится с помощью линейного разъединителя РЛК качающегося типа, позволяющего отключать ток нагрузки до 18А или стандартного разъединителя РЛНД. Разъединитель устанавливается на ближайшей опоре воздушной линии.
В КТПТ с кабельным высоковольтным вводом в шкафу трансформаторного ввода установлена камера КСО-399 с выключателем нагрузки.
По техническим требованиям заказчика подстанция КТПТ может быть окрашена в корпоративные цвета с нанесением логотипа компании.
Условия эксплуатации КТПТ
- климатическое исполнения и категория размещения - У1 по ГОСТ 15150-69;
- высота над уровнем моря не более 1000 м;
- диапазон рабочей температуры окружающего воздуха от плюс 40°С до минус 45°С;
- скорость ветра до 36 м/с (скоростной напор ветра до 800 Па);
- тип атмосферы - II по ГОСТ 15150-69.
Степень защиты оболочки КТПТ - IP 33 по ГОСТ 14254-96.
По требованию заказчика возможно изготовление подстанций со следующими параметрами:
- токи и количество отходящих линий, а также схемы и группы соединения обмоток трансформатора могут быть изменены.
- мощностью от 63 до 1000 кВА.
- мощностью до 630 кВА в оцинкованном корпусе.
- КТП климатического исполнения и категории размещения – УХЛ1 по ГОСТ 15150-69, окраска в корпоративные цвета с нанесением соответствующего логотипа компании.
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует кратчайшие сроки поставки трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
или получить подробную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.
Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
