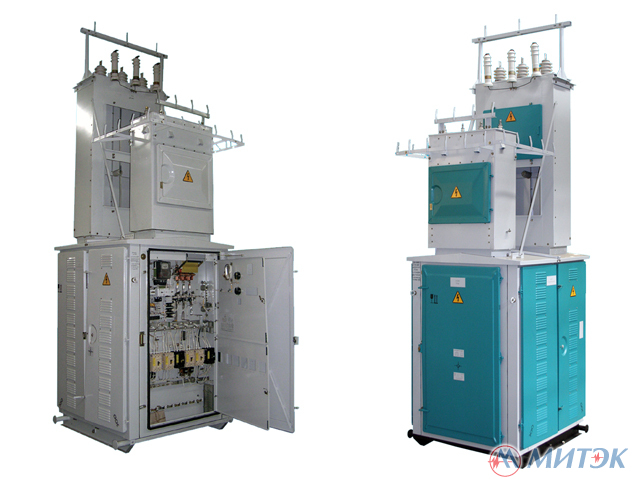

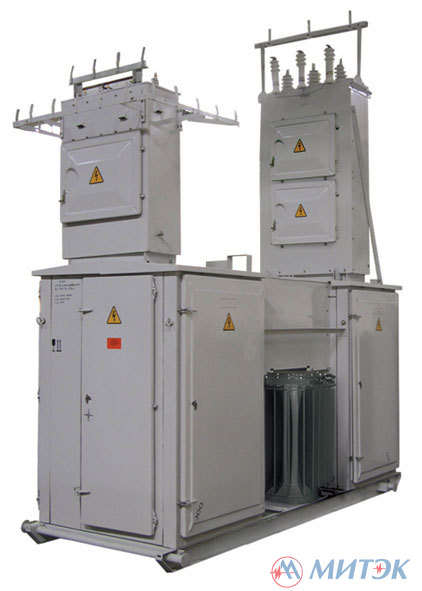

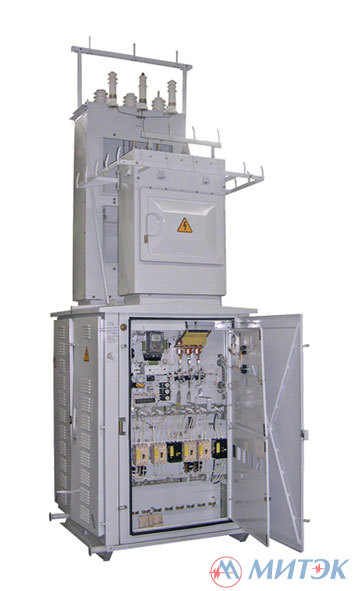

КТП ТАС (тупиковые), КТП ПАС (проходные) киоскового типа 63 - 400 кВА

Комплектные трансформаторные подстанции КТП ТАС (тупикового типа) и КТП ПАС (проходного типа) мощностью 63 - 400 кВА, напряжением 6 (10)/0,4 кВ

ТУ РБ 100211261.029-2003

Заказ подстанций КТП киоскового типа осуществляется по опросным листам.

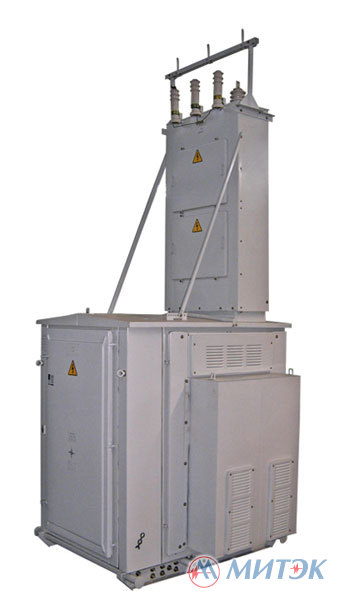

Минским ЭТЗ имени В.И. Козлова разработаны также модернезированные варианты данных подстанций некоторых мощностей - КТП ТАС-М, КТП ПАС-М (модернизированные) 63 -250; 630 кВА.

Комплектные трансформаторные подстанции КТП ПАС и КТП ТАС (проходные и тупиковые) киоскового типа представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, её транзита (подстанции проходного типа) и преобразования ее в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов в районах с умеренным климатом (от -45 до + 40 градусов С).

Трансформаторные подстанции КТП ПАС и КТП ТАС (проходные и тупиковые) киоскового типа предназначены для электроснабжения промышленных объектов и отдельных населённых пунктов.

Высоковольтный ввод в подстанцию КТП ПАС и КТП ТАС - 6 (10) кВ - кабельный или воздушный; выводы отходящих линий - 0,4 кВ - кабельные или воздушно-кабельные.

На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного исполнения.

Конструктивно КТП ТАС, КТП ПАС выполняются в шкафном исполнении. Основные составные части соединяются болтовыми соединениями.

Конструкция подстанции КТП киоскового типа предусматривает ее установку на фундаменте, а также установку на бетонных блоках высотой 600 мм (в комплект поставки не входят).

Подстанция КТП наружной установки с воздушным вводом подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией и устанавливается на ближайшей опоре.

Подстанции обеспечивают учет активной электрической энергии. По требованию заказчика возможна установка счетчика реактивной энергии, а также счетчика любой модификации (совмещенного, электронного и т.д.).

Для создания нормальных условий эксплуатации КТП схемой предусмотрено внутреннее освещение и обогрев аппаратуры. Включение электронагревателей может производиться вручную или автоматически.

В КТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического включения и отключения. По требованию заказчика возможно исполнение КТП ТАС, КТП ПАС без фидера уличного освещения.

Схема подстанции КТП наружной установки предусматривает контроль тока и напряжения на стороне 0,4 кВ.

В КТП предусматриваются следующие виды защит:

• от атмосферных перенапряжений (при наличии воздушных линий);
• от междуфазных коротких замыканий;
• от перегрузки силового трансформатора;
• от перегрузки и коротких замыканий линий 0,4 кВ;
• от коротких замыканий цепей обогрева, цепей освещения КТП;

Киосковые подстанции КТП имеют полный комплект электрических и механических блокировок, обеспечивающих безопасную работу обслуживающего персонала.

Cтепень защиты оболочки КТП IP 34 (IP 23 - для шкафа трансформатора).

Конструкция шкафа трансформатора и шкафа трансформаторного ввода обеспечивает локализацию воздействия открытой электрической цепи в пределах шкафа.

Локализационная способность обеспечивается при токе к.з. 6,3 А, действующего в течение 1 с.

Киосковые КТП ТАС (ПАС) комплектуются современными трансформаторами герметичного исполнения серии ТМГ производства Минского ЭТЗ им. В.И. Козлова.

Максимальное количество отходящих линий в подстанциях КТП ТАС, КТП ПАС мощностью 63 - 400 кВА – 6 шт.

По требованию заказчика схема и группа соединения обмоток трансформатора, а также токи и количество отходящих фидеров могут быть изменены, возможно изготовление КТП любого исполнения и комплектации, в т.ч. с вакуумными выключателями.
