2КТПУБ, КТПУБ - Утепленные блочные подстанции в оболочке из сэндвич-панелей 25 - 2500 кВА
- Технические характеристики 2КТПУБ, КТПУБ (2938 KB)
- Типовые планировки КТПУБ и 2КТПУБ (2275 KB)
- Типовые решения КТПУБ (7451 KB)
Блочные комплектные трансформаторные подстанции 2КТПУБ, КТПУБ 25 - 2500 кВА / 6(10) /0,4 кВ (в утеплённой оболочке)
ТУ РБ 100211261.051-2006
Мощность: до 2500 кВА
Напряжение: УВН – 6 - 10 кВ, РУНН – 0,4 кВ
Гарантия: 3 года с момента ввода в эксплуатацию, но не более 4 лет с даты выпуска подстанции.

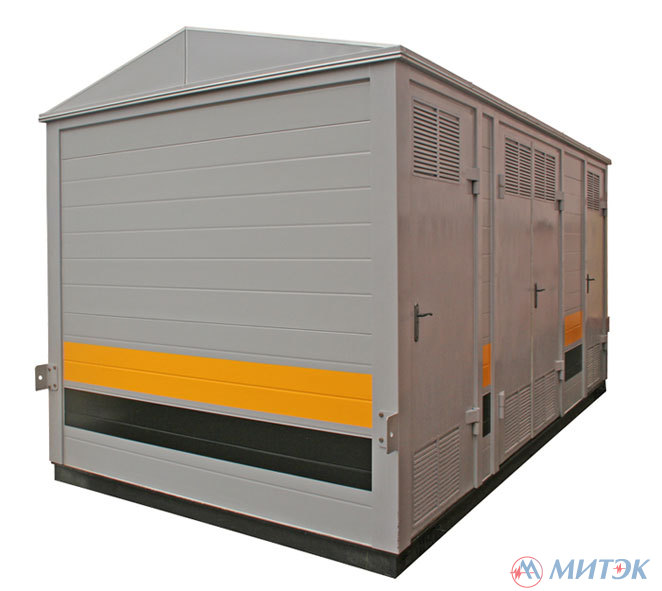

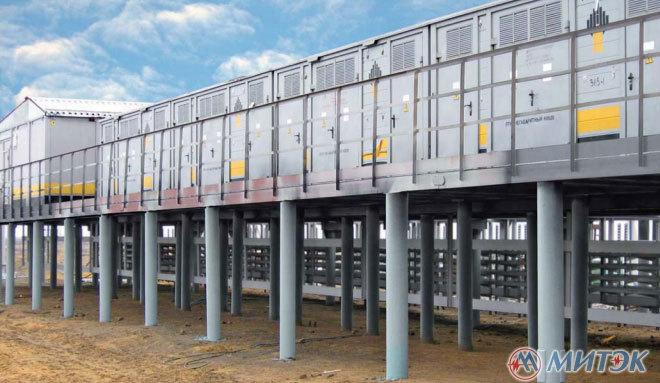

Комплектные трансформаторные подстанции в утепленной оболочке, блочного типа (КТПУБ) представляют собой одно- или двухтрансформаторные подстанции наружной установки мощностью до 2500 кВА. Блочные подстанции КТПУБ служат для приема электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6 или 10 кВ, транзита ее (подстанции проходного типа), преобразования ее в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей в районах с умеренным и холодным климатом (от минус 60°С до + 40°С).
Утепленные подстанции КТПУБ предназначены для электроснабжения потребителей городов, промышленных обьектов и отдельных населенных пунктов.
- Высоковольтный ввод в блочную подстанцию 6 (10) кВ - кабельный, выводы отходящих линий 0,4 кВ - кабельные.
- На отходящих фидерах устанавливаются автоматические выключатели стационарного исполнения.
- Конструкция утепленной подстанции КТПУБ предусматривает ее установку на фундаменте или на бетонных блоках (в комплект поставки не входят).
- Подстанции обеспечивают учет активной и реактивной электрической энергии. По требованию заказчика возможна установка счетчиков любой модификации (электронных, индукционных, многотарифных и т.д.).
- Для создания нормальных условий эксплуатации КТПУБ схемой предусмотрено внутреннее освещение и обогрев аппаратуры. Включение электронагревателей может производиться вручную или автоматически.
- В КТПУБ имеется фидер уличного освещения, который оснащен устройством ручного и автоматического включения и отключения.
- Схема подстанции КТПУБ блочного типа предусматривает контроль тока на вводах и напряжения фаз на стороне 0,4 кВ.
-
В КТПУБ предусматриваются следующие виды защит:
- от междуфазных коротких замыканий;
- от перегрузки силовых трансформаторов;
- от перегрузки и коротких замыканий линий 0,4 кВ;
- от коротких замыканий цепей обогрева, цепей освещения КТПУБ;
- газовая защита трансформатора. -
КТПУБ имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
- Утепленные подстанции блочные КТПУБ:
- безопасны для окружающей среды;
- конструкция, способствует быстрому монтажу и пуску на месте эксплуатации за счет полной заводской готовности ;
- имеют привлекательный эстетический вид;
- комплектуются современными трансформаторами герметичного исполнения серии ТМГ производства МЭТЗ им. В.И. Козлова -

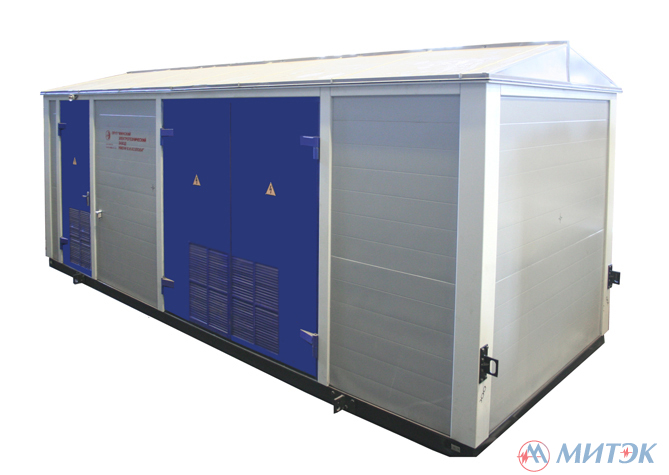

2КТПУБ служит для электроснабжения потребителей I категории по надежности электроснабжения, для которых перерыв в питании недопустим.
-
Конструктивно блочная подстанция КТПУБ состоит из одного блока, а 2КТПУБ из трех блоков, которые представляют собой сборную металлоконструкцию из панелей с минераловатным утеплителем (панели - "сэндвич"), внутри которых размещены камеры КСО, низковольтные панели П (ЩО 70), аппаратура собственных нужд.
-
Шины РУНН 2КТПУБ разделены на две секции. В нормальном режиме работы каждый силовой трансформатор работает на свою систему шин. При исчезновении напряжения на одной из секций (систем шин), запускается схема АВР и все потребители запитываются от силового трансформатора, оставшегося в работе. Это становится возможным вследствие того, что по низкой стороне секции 1 и секции 2 подстанции осуществляется резервирование (с помощью автоматического выключателя).
Управление автоматическими выключателями, осуществляющими ввод в РУНН 0,4кВ (вводной выключатель), и секционным выключателем возможно также с помощью кнопок, т.е. в ручном режиме. -
По требованию заказчика возможно выполнение 2КТПУБ с различными схемами силовых цепей как по высокой так и по низкой стороне напряжения на базе существующей номенклатуры камер КСО и низковольтных панелей, а так же выполнение КТПУБ и 2КТПУБ различных исполнений и мощности.
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует кратчайшие сроки поставки трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
или получить подробную информацию, можно по телефонам и e-mail:
Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00
E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.
Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.
Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
