КТП-РТН-К киоскового типа 63 - 1000 кВА (Ратон)

Киосковые подстанции трансформаторные комплектные серии КТП-РТН-К

ТУ BY 400052263.049-2012

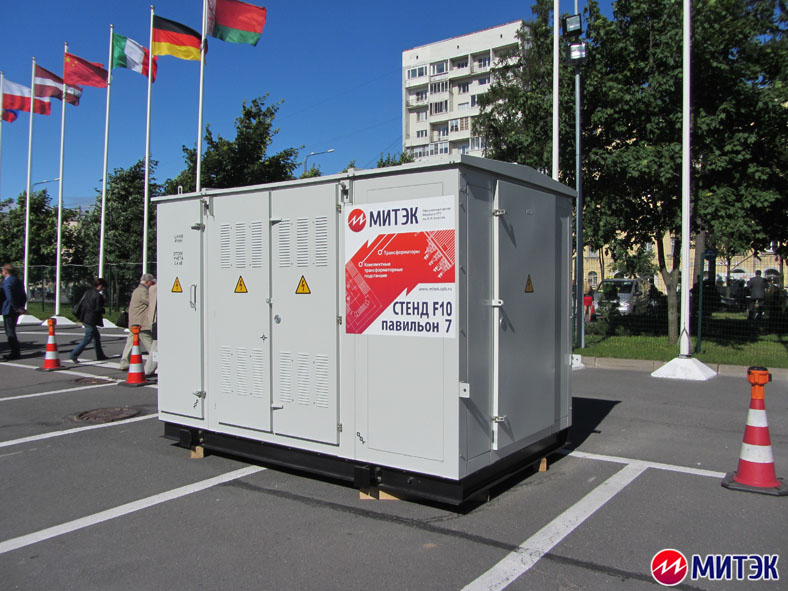

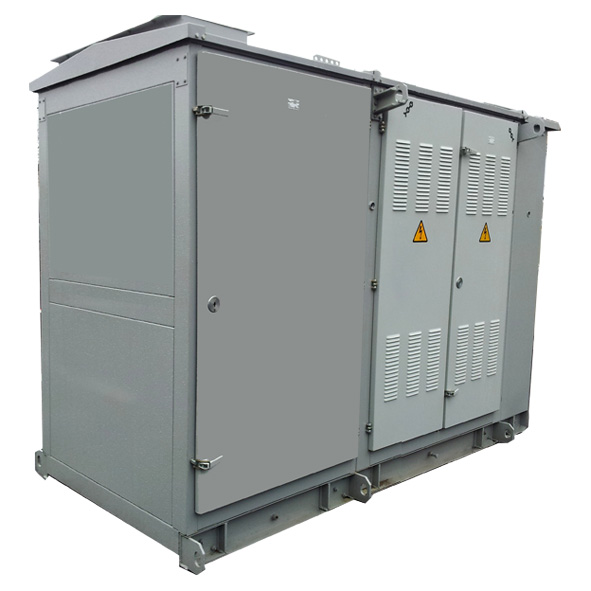

Комплектные трансформаторные подстанции КТП-РТН-К киоскового типа (КТП) негерметизированные в металлических оболочках общего назначения, предназначенные для приема электрической  энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, транзита её (КТП проходного типа), преобразования в напряжение 0,4 кВ и распределения её потребителям различных отраслей народного хозяйства.

Технические характеристики КТП-РТН-К

• Высоковольтный ввод в подстанцию  и выводы отходящих линий воздушные или кабельные;
• Шкафное исполнение. Основные составные части соединяются болтовыми соединениями;

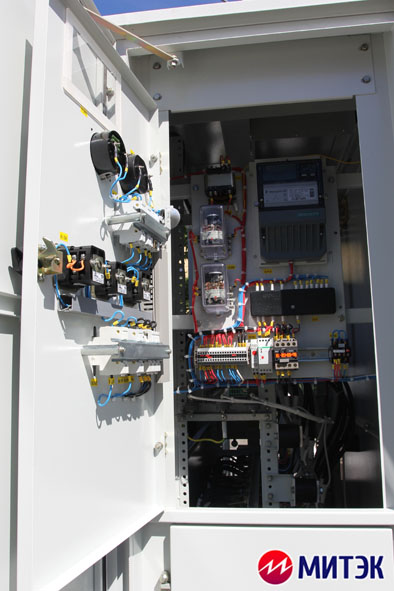

• Учет активной электрической энергии. По требованию заказчика возможна установка счетчика реактивной  энергии,  а  также счетчика  любой  модификации (совмещенного,  электронного  и т.д.);
• Внутреннее  освещение  и  обогрев  аппаратуры.  Включение  электронагревателей  может производиться вручную или автоматически;
• Имеется фидер уличного освещения, который оснащен устройством ручного и автоматического включения  и  отключения.  По  требованию  заказчика  возможно  исполнение КТП-РТН-К без  фидера уличного освещения;

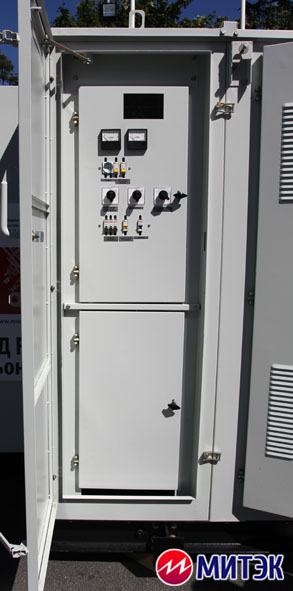

• Контроль тока и напряжения на стороне 0,4 кВ;
• КТП  с  воздушным  вводом  подключается  к  ЛЭП 10  кВ  посредством  разъединителя  наружной установки, который устанавливается на ближайшей от КТП опоре ЛЭП. Разъединитель имеет стационарные заземляющие ножи со стороны КТП. Поставляется по отдельному заказу;

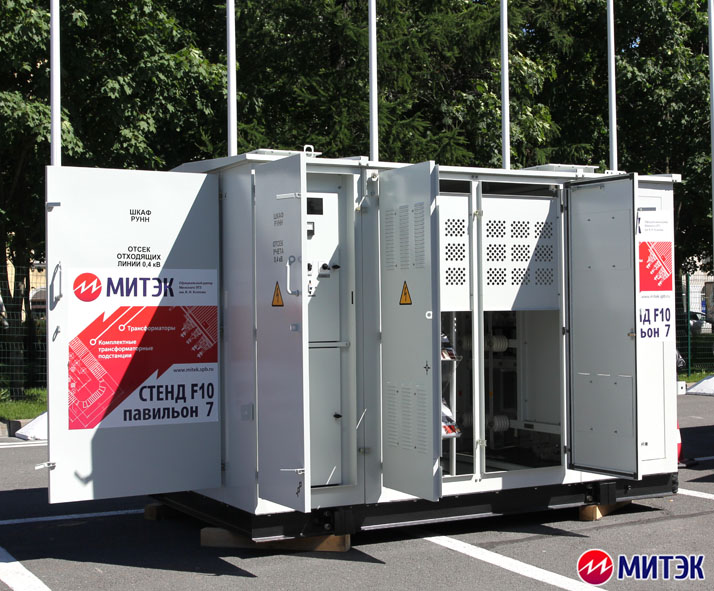

• КТП имеет следующие составные части:

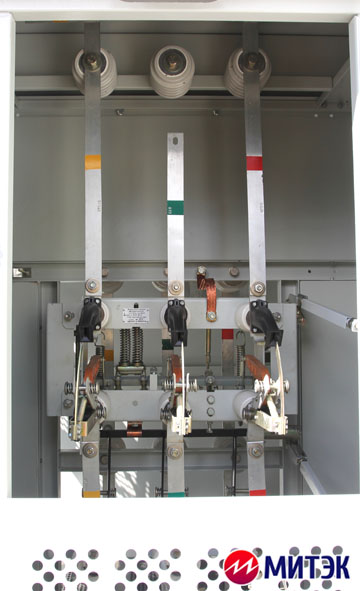

  • устройство со стороны высшего напряжения (УВН) 6; 10 кВ;

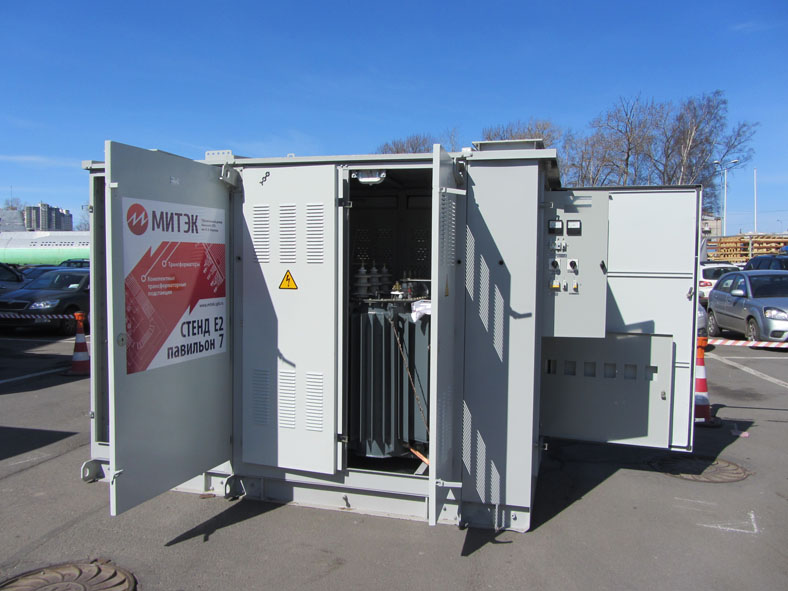

  • силовой трансформатор;

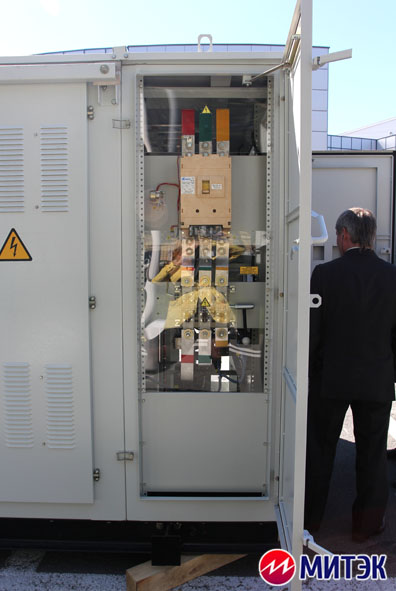

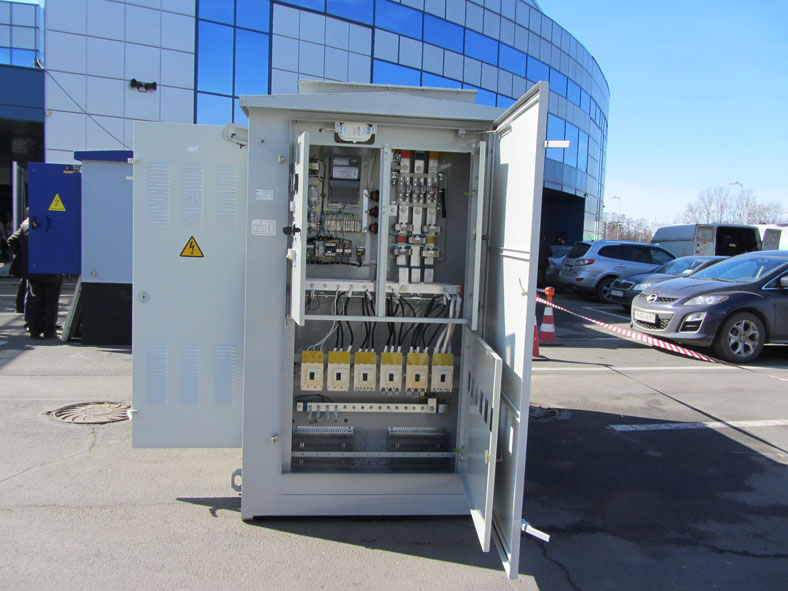

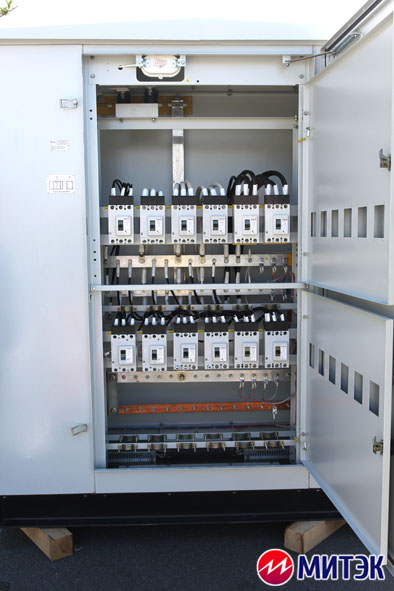

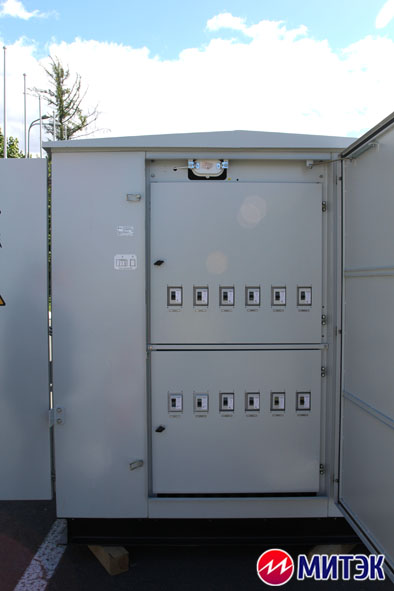

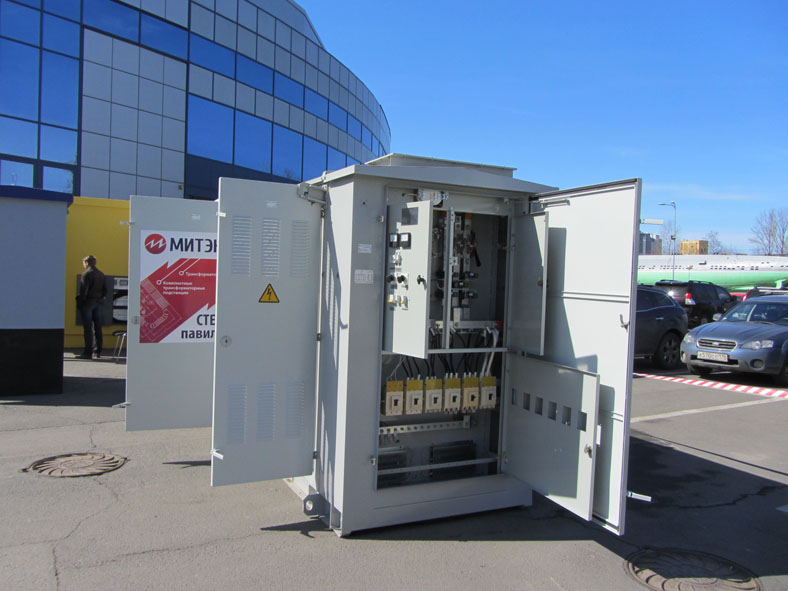

  • распределительное  устройство  со  стороны  низшего  напряжения (РУНН) 0,4  кВ  с автоматическими выключателями на отходящих линиях и линией уличного освещения.
• Электрические  и  механические  блокировки (в  целях  обеспечения  безопасной  работы обслуживающего персонала и исключения ошибочных переключений) по ГОСТ 12.2.007.4-96;

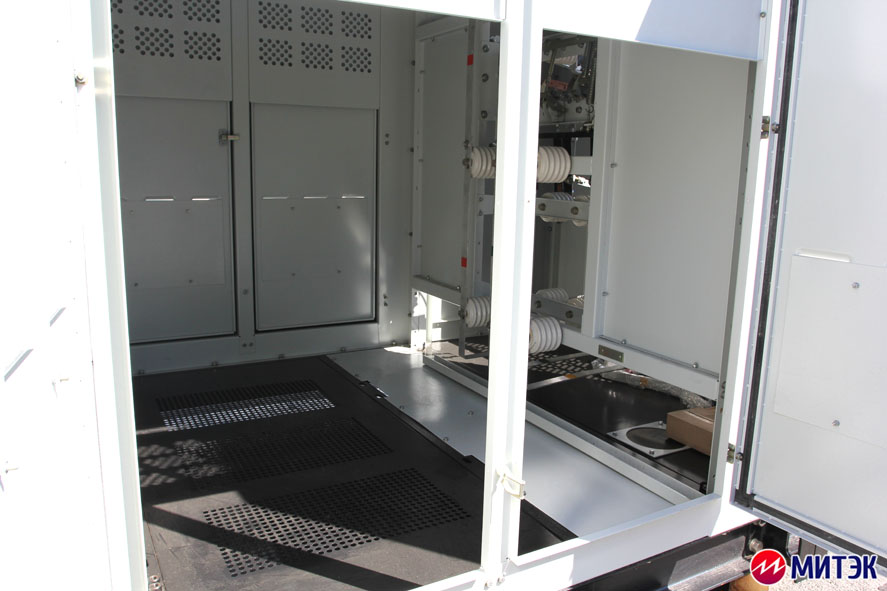

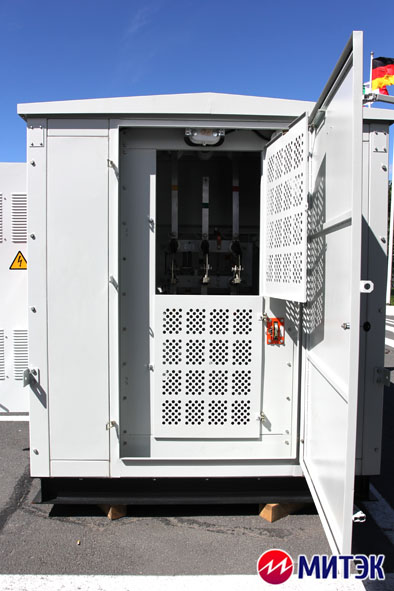

• Высоковольтные  и  трансформаторные  отсеки  имеют  защитные  и  сетчатые  ограждения (для осмотра высоковольтного оборудования подстанции без снятия напряжения);
• Степень защиты оболочки - IP 34 (для шкафа трансформатора  - IP 23);
• Безопасны для окружающей среды;
• Комплектуется современными трансформаторами серии ТМГ герметичного исполнения;
• Климатическое исполнение – У1 по ГОСТ 15150-69.

Условия эксплуатации подстанций КТП-РТН-К

• Наибольшая высота над уровнем моря - не более 1000 м;
• Рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40°С;
• Тип атмосферы - II по ГОСТ 15150-69;
• Окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих Параметры КТП в недопустимых пределах.

КТП-РТН-К  не  предназначены  для  установки  и  эксплуатации  в  сейсмоопасных,  взрывоопасных  и пожароопасных зонах.

Гарантийный срок эксплуатации - 2 года со дня ввода в эксплуатацию, но не более 3-х лет со дня получения заказчиком, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Средний срок службы - 25 лет.

Для оформления заказа на Комплектные трансформаторные подстанции КТП-РТН-К необходимо заполнить опросный лист.
