КТПБК, 2КТПБК - Бетонные подстанции блочные с коридором обслуживания 160 - 1250 кВА

Комплектные трансформаторные подстанции блочные в бетонной монолитной оболочке типа КТПБК, 2КТПБК с коридором обслуживания

ТУ РБ 100211261.051-2006

Комплектные трансформаторные (КТПБК) и двухтрансформаторные (2КТПБК) подстанции в бетонной оболочке с коридором обслуживания предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением до 20 кВ, её транзита и преобразования в электрическую энергию напряжением 0,4 кВ для электроснабжения потребителей городов, промышленных и других объектов.

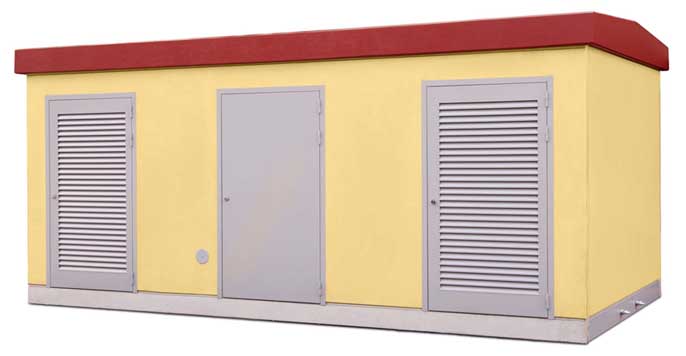

Подстанция КТПБК конструктивно состоит из одного блока, представляющего собой железобетонную оболочку с размещенной внутри аппаратурой и силовым трансформатором.

2КТПБК конструктивно состоит двух блоков, представляющих собой железобетонную оболочку с размещенной внутри аппаратурой и силовым трансформатором . Блоки должны устанавливаться вплотную. Соединение между блоками 2КТПБК по стороне ВН и НН производится кабелем.

Оболочка блока состоит из корпуса, кабельного подвала и крыши. Корпус подстанции разделен на отсеки трансформатора, УВН и РУНН.

В отсеках подстанций установлено и полностью смонтировано электротехническое оборудование со всеми первичными и вторичными электрическими соединениями.

УВН состоит из малогабаритного моноблока с элегазовой изоляцией на 4 присоединения РУНН представляет собой комплектную панель из предохранительных реек “рубильник-предохранитель”.

В качестве вводных и секционного аппаратов должны применяться выключатели нагрузки с предохранителями либо автоматические выключатели.

Подстанции блочные КТПБК, 2КТПБК комплектуются масляными или сухими силовыми трансформаторами.

По требованию заказчика подстанции могут изготавливаться с изменениями конструкции, технических параметров и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.
