КТПСН, КТПСНВ, КТПСНС - подстанции собственных нужд

Комплектные трансформаторные подстанции собственных нужд КТПСН, КТПСНВ, КТПСНС

КТПСН, КТПСНВ, КТПСНС - Комплектные трансформаторные подстанции собственных нужд по назначению изготавливаются двух видов:

• для электроснабжения собственных нужд атомных, тепловых и гидроэлектростанций;
• для электроснабжения собственных нужд газоперекачивающих компрессорных станций, а также для обеспечения надёжного электроснабжения электроприёмников 1-й категории и особой группы 1-й категории.

Комплектные трансформаторные подстанции КТПСН для атомных, тепловых и гидроэлектростанций выпускаются как по проекту с выключателями "Электрон" и А3700, так и по проекту с выключателями серии ВА. Для объектов атомной энергетики КТП производятся на основании лицензии Госатомнадзора Российской Федерации.

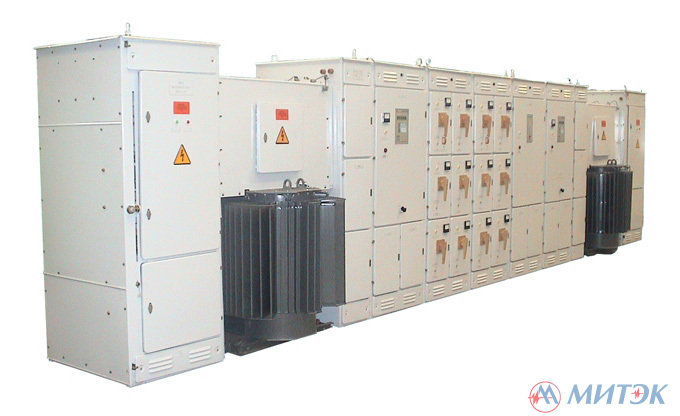

Подстанции КТПСН состоят из сухого силового трансформатора ТСЗГЛ (обмотки с литой геафолевой изоляцией) или масляного трансформатора серии ТМГ, шкафов ввода с выключателями и блоками релейной защиты и управления, секционного шкафа с такими же блоками, шкафов отходящих линий, шкафа управления силовыми трансформаторами и шкафа общесекционных устройств.

Подстанции имеют широкую гамму схем главных и вспомогательных цепей для вводов рабочего и резервного питания, секционирования и для управления подстанций как с блочного, так и с резервного щита управления.

Подстанции могут работать в сейсмически опасных районах (КТПСНС). Подвод кабелей возможен как из кабельного канала (КТПСН), так и из кабельных коробов - верхний подвод кабелей (КТПСНВ).

По заказу потребителя завод может изготовить КТПСН любой конфигурации и поставить составные части: шкафы ввода, линий, шинные перемычки, релейные блоки.

КТПСН для газоперекачивающих компрессорных станций состоят из двух силовых трансформаторов, шкафов (ввода, отходящих линий, управления) и одного или двух шкафов аварийных вводов осуществляющих подвод питания от дизель-генераторов или сети.

Подстанции комплектуются одним (КТПСН) или двумя (2КТПСН) силовыми масляными или сухими трансформаторами.

В качестве вводных и секционного автоматов могут устанавливаться выключатели серий ВА5Х-41, ВА5Х-43 и Masterpact, на отходящих линиях могут устанавливаться выключатели ВА5Х-41, ВА51-39, ВА52-35, ВА57-35, CompactNS.
