2КТП ТАС и 2КТП ПАС с АВР (с автоматическим вводом резерва) 63 - 630 кВА

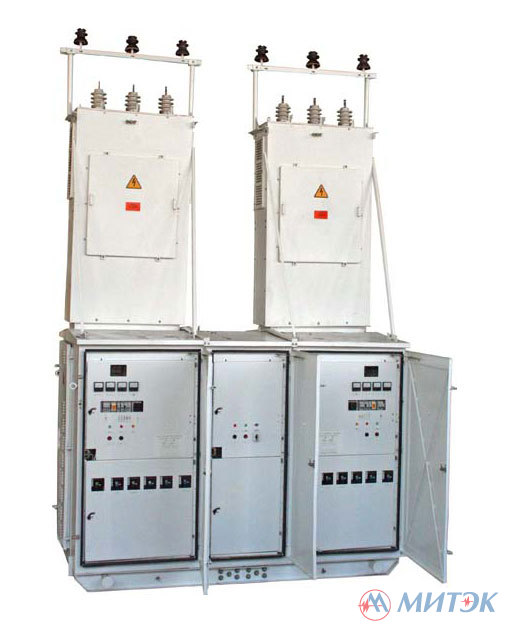

Комплектные двухтрансформаторные подстанции 2КТП ТАС с АВР, 2КТП ПАС с АВР  (с автоматическим вводом резерва) 63 - 630 кВА /10(6) /0,4 кВ

ТУ РБ 100211261.029-2003

Комплектные двухтрансформаторные подстанции 2КТП ТАС с АВР, 2КТП ПАС с АВР служат для электроснабжения потребителей I категории по надежности электроснабжения.

2КТП с АВР представляют собой две однотрансформаторные подстанции.

В нормальном режиме работы каждый силовой трансформатор работает на свою систему шин. При отсутствии напряжения на одной из секций (систем шин), запускается схема АВР и все потребители запитываются от силового трансформатора, оставшегося в работе. Это становится возможным вследствие того, что по низкой стороне секции 1 и секции 2 подстанции осуществляется резервирование (с помощью автоматического выключателя).

Управление автоматическими выключателями, осуществляющими ввод в РУНН 0,4 кВ (вводной выключатель), и секционным выключателем возможно также в ручном режиме (с помощью кнопок).

Видимый разрыв при монтаже и ремонте 2 КТП обеспечивается установкой вводного и секционного автоматов выдвижного исполнения, либо автоматов стационарного исполнения в комплекте с рубильниками.

По требованию заказчика возможна комплектация 2 КТП на базе конструкций проходных (КТП ПАС) и тупиковых (КТП ТАС) однотрансформаторных подстанций различных исполнений и мощности (25-1000 кВА).

Подстанции 2КТП ТАС с АВР, 2КТП ПАС с АВР комплектуются масляными герметичными трансформаторами ТМГ производства Минского электротехнического завода имени В. И. Козлова.

Особенности 2КТП ТАС с АВР мощностью 630 кВА

• высоковольтный ввод в подстанцию - кабельный;
• выводы 0,4 кВ - кабельные;
• конструктивно подстанция представляет собой две однотранснсформатоторные подстанции, соединенные по стороне 0,4 кВ шинным мостом;
• вводной и секционный выключатели выдвижного исполнения; комплектация 2КТП ТАС с АВР 630 кВА счетчиками активной и реактивной энергии (по требованию заказчика возможна установка только активного счетчика).

Особенности 2КТП ТАС с АВР, 2КТП ПАС с АВР мощностью 63 - 400 кВА

• высоковольтный ввод в подстанцию - воздушный или кабельный;
• выводы отходящих линий - кабельные;
• конструктивно 2КТП ТАС (ПАС) с АВР мощностью 63 - 400 кВА представляет собой две однотрансформаторные подстанции однорядного исполнения.
