КТПБ, 2КТПБ - Бетонные подстанции блочные (в бетонной оболочке) 63 - 1250 кВА
Комплектные трансформаторные подстанции блочные в бетонной монолитной оболочке типа КТПБ, 2КТПБ
ТУ РБ 100211261.051-2006

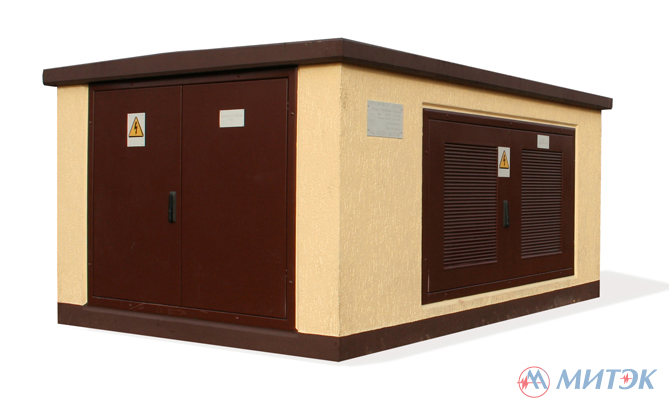

Комплектные трансформаторные подстанции блочные в бетонной оболочке типа КТПБ, 2КТПБ представляют собой одно- и двухтрансформаторные подстанции наружной установки, служат для приема электрической энергии переменного тока частотой 50 Гц напряжением 6(10) кВ, ее транзита и преобразования в электрическую энергию напряжением 0,4 кВ для электроснабжения потребителей городов, населенных пунктов, промышленных или сельскохозяйственных объектов.
Подстанции бетонные КТПБ, 2КТПБ предназначены, главным образом, для использования в городских условиях и в условиях ограниченного пространства, т.к. они обладают минимальными габаритами в своем классе 3,8 x 2,4 x 2,6 м.
КТПБ и 2КТПБ выпускаются в 2-х исполнениях:
- без коридора обслуживания, мощностью 63 - 1250 кВА;
- с коридором обслуживания, мощностью 160 - 1250 кВА.
Подстанции блочные КТПБ, 2КТПБ комплектуются масляными или сухими силовыми трансформаторами.
По требованию заказчика подстанции могут изготавливаться с изменениями конструкции, технических параметров и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.
Нормальная работа подстанций обеспечивается в следующих условиях:
- высота над уровнем моря не более 1000 м;
- диапазон рабочей температуры окружающего воздуха от минус 60 °С до плюс 40 °С;
- скорость ветра до 36 м/с (скоростной напор ветра до 800 Па);
- тип атмосферы -II по ГОСТ 15150-69.
По заказу возможно изготовление 2КТПБ блочного типа с автоматическим вводом резерва (АВР):
- Мощность 2КТПБ от 63 до 400 кВ·А включительно - АВР на стороне НН или ВН;
- Мощность 2КТПБ от 63 до 1250 кВ·А включительно - АВР на стороне ВН.
Подстанции состоят из следующих составных частей:

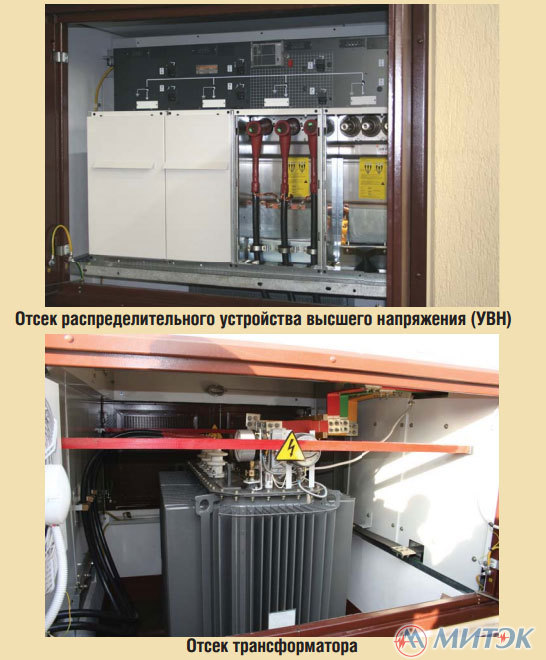

- КТПБ – из одного железобетонного блока, разделенного на отсек устройства
высокого напряжения (УВН), отсек распределительного устройства
низшего напряжения (РУНН), отсек трансформатора; - 2КТПБ – из двух секций, каждая в отдельном железобетонном блоке.
Соединение секций 2КТПБ по стороне НН и ВН должно осуществляться кабелями,
проложенными в земле.
Материал оболочки – монолитный железобетон.
Отличительные особенности и преимущества КТПБ, 2КТПБ:
- Малые габариты в своем классе (3,8 x 2,4 x 2,6 м.), что позволяет успешно применять подстанцию в стесненных условиях плотной городской застройки.
- Дизайн изделия соответствует современным архитектурным требованиям.
- Доставка выполняется с вмонтированным трансформатором в полной заводской готовности, что снижает транспортные издержки. Благодаря малогабаритности подстанции, есть возможность ее размещения на стандартных транспортных средствах в пределах габаритов, допускаемых Правилами дорожного движения.
- Монтаж и подключение составляют не более 2,5 часов. Для монтажа на объекте необходимо только вырыть котлован глубиной 0,9 м c выравниванием его дна слоем песка.
- Простой и доступный способ замены электрооборудования, что облегчает
эксплуатацию. - Предусмотрен быстрый демонтаж и перевозка на новый объект, поэтому возможно применение для временного энергоснабжения.
- Подстанция может комплектоваться сухими или масляными трансформаторами.
- Подстанция имеет абсолютную защиту от проникновения к токоведущим частям.
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
Вся продукция имеет сертификаты ГОСТ Р и соответствует международным стандартам качества ISO-9000, ISO-14000.
ООО "МИТЭК", как постоянный официальный дилер Минского ЭТЗ, гарантирует кратчайшие сроки поставки трансформаторов и КТП по заводской цене, предоставляет гарантийное и сервисное обслуживание; оперативно решает любые вопросы, требующие обращения к заводу-изготовителю.
