"Критерии выбора оболочек новых КТП"- доклад МЭТЗ им. Козлова на XIV Международной научно-практической конференции "Наука-образованию, производству, экономике"

Специалисты Минского электротехнического завода им. В.И.Козлова приняли участие в XIV Международной научно-практической конференции "Наука-образованию, производству, экономике" Белорусского Национального Технического Университета.

В ходе мероприятия специалистами завода был представлен доклад на тему "Критерии выбора оболочек новых КТП", а также прослушаны выступления по актуальным направлениям развития энергетики и машиностроения в Беларуси и ЕврАзЭС.

"Критерии выбора оболочек новых КТП", Казак Д.А.

Сооружение новых комплектных трансформаторных подстанций напряжением 10/0,4 кВ связано с возведением помещения для установки электротехнического оборудования. Стоимость строительства помещения может достигать до 70% стоимости всей КТП, а процесс строительства тянуться несколько месяцев. В связи с необходимостью снижения стоимости и сроков возведения новых объектов на рынке ЕврАзЭС растет спрос на изделия максимальной готовности такие как КТП в заводской оболочке.

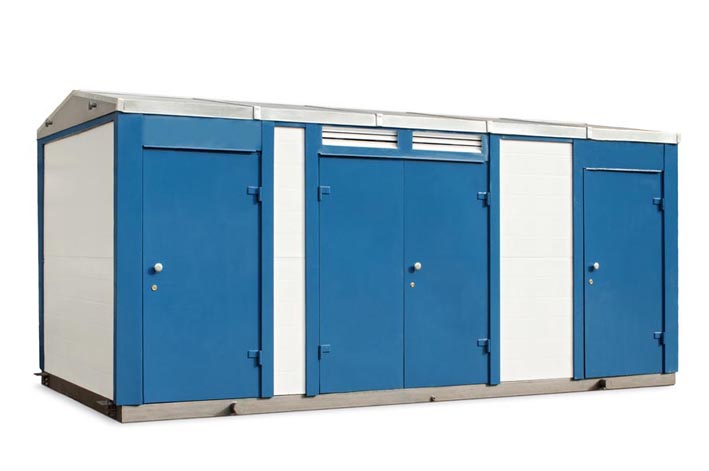

Комплектные трансформаторные подстанции в утепленной оболочке  КТПУБ и 2КТПУБ

В зависимости от типа оболочек КТП принято делить на КТП в металлической оболочке (КТП киоскового типа), КТП в бетонной оболочке (КТПБ), КТП в утепленной оболочке из сэндвич-панелей (КТПУБ).

Основными критериями в выборе оболочки являются стоимость, время изготовления, надежность защиты электрооборудования от внешнего воздействия, сложность транспортировки, монтажа и удобство обслуживания оборудования КТП. Выбор той или иной оболочки осуществляется исходя из конкретных требований к объекту. Применение изделий максимальной заводской готовности позволяет значительно сократить сроки ввода КТП в эксплуатацию, снизить затраты на монтаж, определить оптимальное компоновочное решение, а также исключить возможность выбора несовместимого оборудования.

Металлическая оболочка обладает наиболее низкой ценой, простотой изготовления, а также, за счет малой массы и габаритов, низкими транспортными расходами. При этом в КТП киоскового типа обычно не предусмотрен коридор для обслуживания и не используется оборудование чувствительное к перепадам температур, что ведет к использованию более простых электрических схем. Наиболее широко данный тип оболочек нашел применение для организации временного электроснабжения в строительстве.

Бетонная оболочка конструктивно состоит из основания, корпуса и крыши, транспортируемых отдельно. Данные оболочки обладают сравнительно низкой ценой, высокой степенью защищенности электрооборудования, относительной простотой монтажа, а также возможностью установки подстанции на любую ровную поверхность. Бетонные оболочки обладают типовыми размерами, что уменьшает себестоимость и срок изготовления КТП. При этом значительная масса такой оболочки, приблизительно 1500 кг/м2 приводит к увеличению транспортных расходов таким образом, что с учетом перевозки на расстояния более 2000 км стоимость оболочки из бетона становится выше, чем оболочки из сэндвич-панелей. Благодаря привлекательному эстетическому виду данной оболочки КТПБ массово используются кабельными сетями для электроснабжения жилых микрорайонов.

Стоимость утепленной оболочки превышает стоимость бетонной на 50 %, при этом утепленная оболочка является цельной неразборной конструкцией. Данные оболочки не ограничены в габаритных размерах, имеют массу приблизительно 400 кг/м2, устойчивы к взлому, землетрясениям, обычно имеют коридор для обслуживания щитового оборудования, широко используются как в жарких широтах, так и в районах крайнего севера, при этом отличительной особенностью является возможность поддержания микроклимата в помещении КТП. Для установки КТП на объекте необходима разработка фундамента согласно рекомендациям завода изготовителя. КТПУБ применяется для электроснабжения ответственных потребителей при использовании чувствительного оборудования, а также при повышенных требованиях к удобству обслуживания.

На основании проведенного анализа можно сделать вывод, что тенденция к использованию КТП в заводской оболочке оправдана. А правильное понимание проектантами критериев выбора оболочек новых КТП повысит эффективность вложения средств в электроснабжение.
