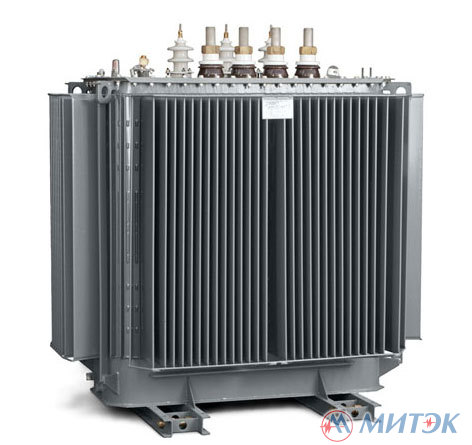

ТМГ21 с обмоткой НН из алюминиевой фольги

Трехфазные трансформаторы ТМГ 21 мощностью 630, 1000, 1250, 1600, 2500, 3200 кВА, напряжением 6(10) - 35 кВ

ТУ РБ 100211261.015-2001

Трансформаторы ТМГ21   630 - 3200/10-У1 (ХЛ1) - это трехфазные масляные трансформаторы общего назначения с сочетанием напряжений 6/0,4 кВ, 6,3/0,4 кВ, 10/0,4 кВ, 10,5/0,4 кВ, 35/04 кВ схемой и группой соединения обмоток Д/Ун-11 или У/Ун-0.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Обмотка низшего напряжения НН трансформатора ТМГ 21 выполнена не из алюминиевых проводов, а из алюминиевой фольги, что обеспечивает простоту намотки при высоком уровне надежности.

Применение современных изоляционных и обмоточных материалов позволяет сделать конструкцию, в которой негативные последствия ударов токов внешнего короткого замыкания сведены к минимуму. Ширина алюминиевой ленты равна высоте обмотки низшего напряжения НН, за счет чего значительно уменьшаются осевые динамические усилия в силовом трансформаторе. В качестве межслоевой изоляции используется бумага типа DDP, которая спекается в процессе сушки обмоток. В итоге, создается плотная целостная конструкция с повышенной стойкостью к радиальным усилиям.

Для контроля уровня масла в трансформаторах ТМГ 21 предусмотрен маслоуказатель поплавкового типа.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах ТМГ21, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя.

Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы ТМГ 21, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Ввод нейтрали стороны НН трансформатора ТМГ 21 рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

Трансформаторы ТМГ21 комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.

Основная номенклатура трансформаторов ТМГ21

ТМГ21 - 630 /6(10)/0.4 - У1(ХЛ1), У/У (Д/У)
ТМГ21 - 1000 /6(10)/0.4 - У1(ХЛ1) У/У (Д/У)
ТМГ21 - 1250 /6(10)/0.4 - У1(ХЛ1), У/У (Д/У)
ТМГ21 - 1600 /6(10)/0.4 - У1(ХЛ1) У/У (Д/У)
ТМГ21 - 2500 /6(10)/0.4 - У1(ХЛ1) У/У (Д/У)
ТМГ21 - 2500/35/0.4–У1(ХЛ1, УХЛ1), напряжением 35/0,4 кВ
ТМГ21 - 3200 кВА, напряжением 10,5(6,3)/ 0,4 кВ

Трансформаторы серии ТМГ других модификаций и мощностей:

Технические характеристики основных типов трансформаторов серии ТМГ

Номинальное напряжение: ВН - 6 или 10 кВ; НН - 0,4 кВ

Тип трансформатора Мощ-
ность,
кВА
Схема и группа
соединения
обмоток
Габаритные размеры, мм Масса
полная
(вес),
кг
L
(длина)
В
(ширина)
Н
(высота)
ТМГ-16/10-У1(ХЛ1) 16 У/Ун-0, У/Zн-11 800 520 890 230
ТМГ-25/10-У1(ХЛ1) 25 У/Ун-0, У/Zн-11, Д/Ун-11 800 520 930 240
ТМГСУ-25/10-У1 25 У/Ун-0 900 530 930 280
ТМГ-40/10-У1(ХЛ1) 40 У/Ун-0 , У/Zн-11, Д/Ун-11 840 560 1000 300
ТМГСУ-40/10-У1 40 У/Ун-0 900 560 1000 370
ТМГ-63/10-У1(ХЛ1) 63 У/Ун-0, У/Zн-11, Д/Ун-11 950 730 1020 420
ТМГСУ-63/10-У1 63 У/Ун-0 950 730 1020 420
ТМГ11-100/10-У1(ХЛ1) 100 У/Ун-0, У/Zн-11, Д/Ун-11 935 730 1060 490
ТМГСУ11-100/10-У1 100 У/Ун-0 960 710 1100 500
ТМГ11-160/10-У1(ХЛ1) 160 У/Ун-0, У/Zн-11, Д/Ун-11 1020 755 1185 670
ТМГСУ11-160/10-У1 160 У/Ун-0 1060 725 1200 660
ТМГ11-250/10-У1(ХЛ1) 250 У/Ун-0, У/Zн-11, Д/Ун-11 1140 820 1270 920
ТМГ12-250/10-У1(ХЛ1) 250 У/Ун-0; Д/Ун-11 1170 790 1525 1000
ТМГСУ11-250/10-У1 250 У/Ун-0 1170 840 1270 920
ТМГ11-400/10-У1(ХЛ1) 400 У/Ун-0, У/Zн-11, Д/Ун-11 1350,
у/z-1330
855 1415,
y/z-1635
1255,
y/z-1370
ТМГ12-400/10-У1(ХЛ1) 400 У/Ун-0; Д/Ун-11 1330 850 1665 1370
ТМГ11-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1545 1000 1540 1860
ТМГ21-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1520 1000 1435 1700
ТМГ12-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1390 1000 1710 1870
ТМГ11-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1720 1135 1860 2750
ТМГ21-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1660 1180 1750 2550
ТМГ12-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1600 1000 1970 2820
ТМГ11-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 1825 1130 2020 3250
ТМГ21-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 2045 1210 1850 3160
ТМГ12-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 1800 1110 2100 3630
ТМГ11-1600/10-У1(ХЛ1) 1600 У/Ун-0; Д/Ун-11 2060 1260 2170 4250
ТМГ21-1600/10-У1(ХЛ1) 1600 У/Ун-0; Д/Ун-11 2160 1260 1935 3860
ТМГ11-2500/10-У1(ХЛ1) 2500 У/Ун-0; Д/Ун-11 2370 1450 2380 6680
ТМГ21-2500/10-У1(ХЛ1) 2500 У/Ун-0; Д/Ун-11 2280 1450 2250 5600
