ТМГСУ, ТМГСУ11 с симметрирующим устройством

Трехфазные масляные силовые трансформаторы ТМГСУ 25 –63 кВА, ТМГСУ11 100 –250 кВА, напряжением 6 (10) кВ

ТУ РБ 100211261.015-2001

Трансформаторы ТМГСУ: ТМГСУ-25, ТМГСУ-40, ТМГСУ-63, ТМГСУ11-100, ТМГСУ11-160, ТМГСУ11-250.

Схема и группа соединения обмоток - У/Ун-0.

Трехфазные масляные силовые трансформаторы ТМГСУ, ТМГСУ11 с симметрирующим устройством предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40°С до минус 45°С) или холодного (от плюс 40°С до минус 60°С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы ТМГСУ, ТМГСУ не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Трансформаторы ТМГСУ, ТМГСУ11 обеспечивают поддержание симметричности фазных напряжений в сетях энергосистем и потребителей электроэнергии с неравномерной пофазной нагрузкой. Сопротивление нулевой последовательности трансформаторов серии ТМГСУ в среднем в три раза меньше, чем у трансформаторов с соответствующими параметрами без симметрирующего устройства.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Трансформаторы ТМГСУ, ТМГСУ11 герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.

Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.

Для недопущения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 16 до 63 кВ.А устанавливается предохранительный клапан. Для измерения температуры верхних слоев масла на крышке трансформаторов предусматривается гильза для установки жидкостного термометра.

Трансформаторы ТМГСУ мощностью 160 и 250 кВА по заказу потребителя комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.

Отличительные особенности трансформаторов ТМГСУ с симметрирующим устройством в сравнении с трансформаторами типа ТМГ.

Номенклатура трансформаторов ТМГСУ, ТМГСУ11

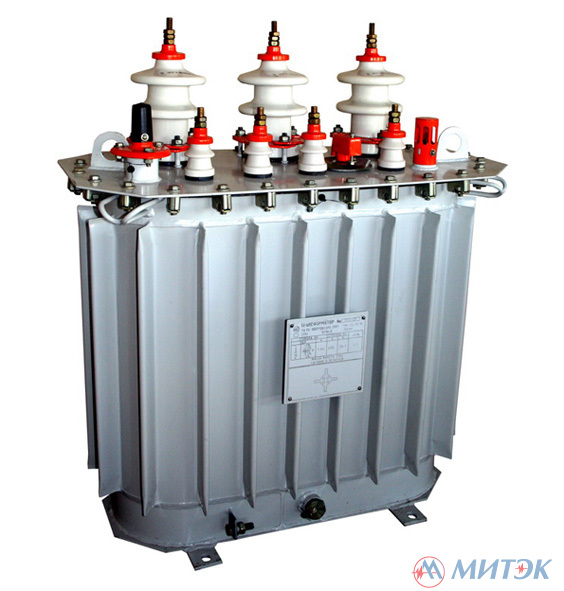

ТМГСУ - 25 /6(10)/0.4 - У1, У/У

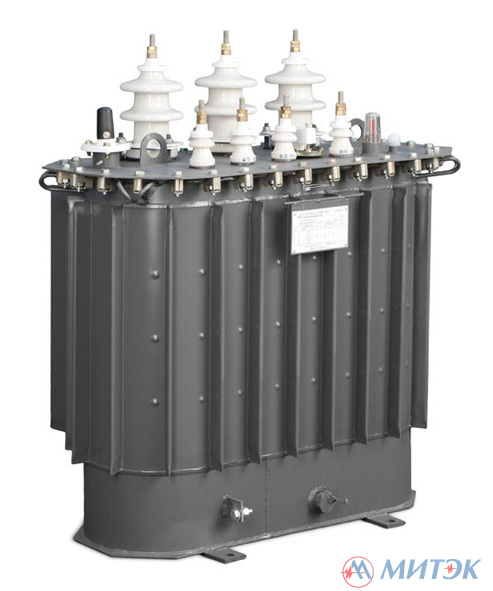

ТМГСУ - 40 /6(10)/0.4 - У1, У/У
ТМГСУ - 63 /6(10)/0.4 - У1, У/У

ТМГСУ11 - 100 /6(10)/0.4 - У1, У/У

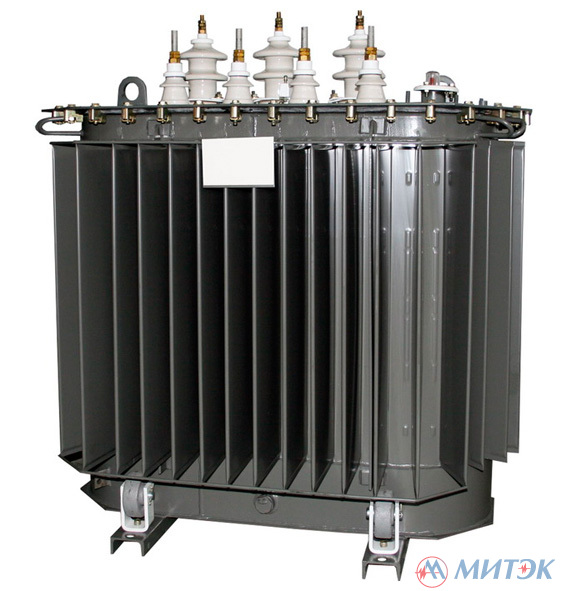

ТМГСУ11 - 160 /6(10)/0.4 - У1, У/У
ТМГСУ11 - 250 /6(10)/0.4 - У1, У/У

Трансформаторы серии ТМГ других модификаций и мощностей:

Технические характеристики основных типов трансформаторов серии ТМГ

Номинальное напряжение: ВН - 6 или 10 кВ; НН - 0,4 кВ

Тип трансформатора Мощ-
ность,
кВА
Схема и группа
соединения
обмоток
Габаритные размеры, мм Масса
полная
(вес),
кг
L
(длина)
В
(ширина)
Н
(высота)
ТМГ-16/10-У1(ХЛ1) 16 У/Ун-0, У/Zн-11 800 520 890 230
ТМГ-25/10-У1(ХЛ1) 25 У/Ун-0, У/Zн-11, Д/Ун-11 800 520 930 240
ТМГСУ-25/10-У1 25 У/Ун-0 900 530 930 280
ТМГ-40/10-У1(ХЛ1) 40 У/Ун-0 , У/Zн-11, Д/Ун-11 840 560 1000 300
ТМГСУ-40/10-У1 40 У/Ун-0 900 560 1000 370
ТМГ-63/10-У1(ХЛ1) 63 У/Ун-0, У/Zн-11, Д/Ун-11 950 730 1020 420
ТМГСУ-63/10-У1 63 У/Ун-0 950 730 1020 420
ТМГ11-100/10-У1(ХЛ1) 100 У/Ун-0, У/Zн-11, Д/Ун-11 935 730 1060 490
ТМГСУ11-100/10-У1 100 У/Ун-0 960 710 1100 500
ТМГ11-160/10-У1(ХЛ1) 160 У/Ун-0, У/Zн-11, Д/Ун-11 1020 755 1185 670
ТМГСУ11-160/10-У1 160 У/Ун-0 1060 725 1200 660
ТМГ11-250/10-У1(ХЛ1) 250 У/Ун-0, У/Zн-11, Д/Ун-11 1140 820 1270 920
ТМГ12-250/10-У1(ХЛ1) 250 У/Ун-0; Д/Ун-11 1170 790 1525 1000
ТМГСУ11-250/10-У1 250 У/Ун-0 1170 840 1270 920
ТМГ11-400/10-У1(ХЛ1) 400 У/Ун-0, У/Zн-11, Д/Ун-11 1350,
у/z-1330
855 1415,
y/z-1635
1255,
y/z-1370
ТМГ12-400/10-У1(ХЛ1) 400 У/Ун-0; Д/Ун-11 1330 850 1665 1370
ТМГ11-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1545 1000 1540 1860
ТМГ21-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1520 1000 1435 1700
ТМГ12-630/10-У1(ХЛ1) 630 У/Ун-0; Д/Ун-11 1390 1000 1710 1870
ТМГ11-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1720 1135 1860 2750
ТМГ21-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1660 1180 1750 2550
ТМГ12-1000/10-У1(ХЛ1) 1000 У/Ун-0; Д/Ун-11 1600 1000 1970 2820
ТМГ11-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 1825 1130 2020 3250
ТМГ21-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 2045 1210 1850 3160
ТМГ12-1250/10-У1(ХЛ1) 1250 У/Ун-0; Д/Ун-11 1800 1110 2100 3630
ТМГ11-1600/10-У1(ХЛ1) 1600 У/Ун-0; Д/Ун-11 2060 1260 2170 4250
ТМГ21-1600/10-У1(ХЛ1) 1600 У/Ун-0; Д/Ун-11 2160 1260 1935 3860
ТМГ11-2500/10-У1(ХЛ1) 2500 У/Ун-0; Д/Ун-11 2370 1450 2380 6680
ТМГ21-2500/10-У1(ХЛ1) 2500 У/Ун-0; Д/Ун-11 2280 1450 2250 5600
